Projektübersicht

1 Allgemein

Die Projektübersicht ermöglicht dem PIPEFAB-Anwender die Inspektion der in der PIPEFAB-Datenbank gespeicherten Isometrien.

Die Isometrien werden in einem Baum-Verzeichnis gespeichert. Der oberste Knoten der Isometrie-Speicherung ist das PIPEFAB-Projekt. Die Struktur des Baumverzeichnisses wird für jedes Projekt durch den Systemverwalter festgelegt.

Spaltenauswahl der Projekte

Name	Beschreibung
Projektname	Name des Projektes
Beschreibung	Beschreibung des Projektes
Offen	Checkbox, falls das Projekt offen zugänglich ist
Ist Favoritenprojekt	Checkbox, falls es sich um ein Favoritenprojekt handelt
Configuration OK	Checkbox, falls das Projekt bearbeitet werden darf
Revisionsdatum	Letztes Bearbeitungsdatum
Revisionsname	Name der letzten Überarbeitung

Der PIPEFAB-Anwender bekommt in der Projektübersicht nur die Projekte zur Ansicht, für die er zugelassen ist.

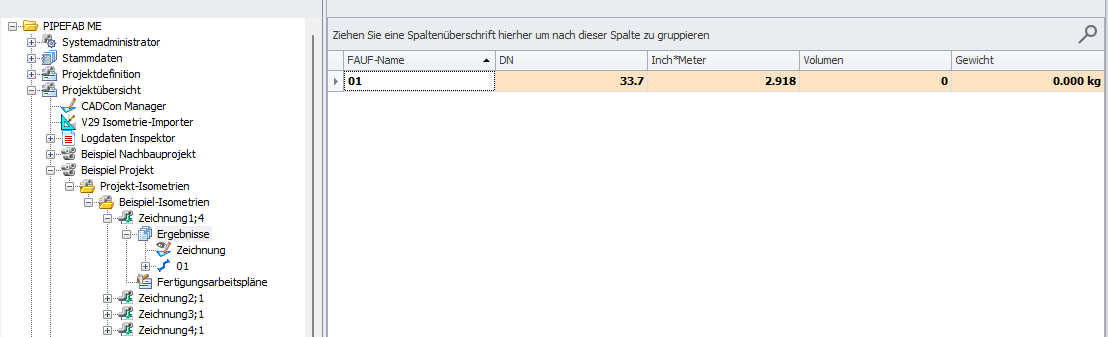

Mit dem Öffnen der Applikation „Projektübersicht“ werden im Explorer-Baum alle für den Anwender verfügbaren und offenen Projekte als Top-Baumknoten angezeigt. In der Liste auf der rechten Seite sind ebenfalls immer alle verfügbaren und offenen Projekte sichtbar.

Spaltenauswahl der Isometrien

Name	Beschreibung
Isometriename	Name der Isometrie
Versions-Nummer	Nummer der Version/Anzahl der Revisionen
Bennung	Weitere Benennung der Isometrie
Erzeugt durch	Name des Erstellers der Isometrie
Erzeugungsdatum	Datum der Erstellung
Bearbeitet durch	Name des letzten Bearbeiters
Bearbeitungsdatum	Datum der letzten Bearbeitung
OS Computername	Name des Geräts von welchem die Isometrie erzeugt worden ist
OS Erzeugt durch	Name des eingeloggten Anwenders des Gerätes, an welchem die Isometrie erzeugt wurde
OS bearbeitet durch	Name des eingeloggten Anwenders des Gerätes, welcher die Isometrie zuletzt bearbeitet hat
Projekt	Zugehöriges Projekt

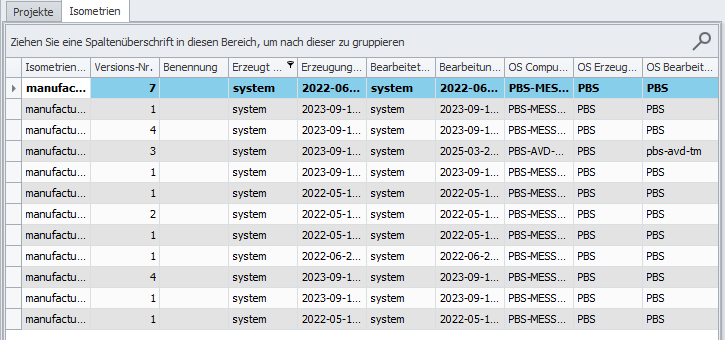

Neben der Projektübersicht, gibt es auch die Möglichkeit, die vorhandenen Isometrien zu betrachten.

1.1 Isometrie bereinigen

Diese Sektion bereinigt die Isometrien und entfernt fehlerhafte Informationen.

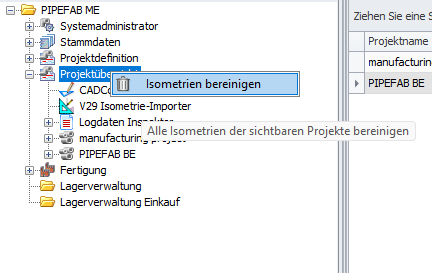

Durch einen Rechtsklick auf die Projektübersicht, lassen sich die vorhandenen Isometrien bereinigen.

1.2 Favoritenprojekte für den Anwender

Der Anwender kann für sich die sichtbaren Projekte im Explorer-Baum per Favoritenschalter ein- beziehungsweise ausschalten. Das hilft einerseits für die Ladezeit beim Laden der angezeigten Daten und andererseits bei der Übersicht der zurzeit in der Aufgabe befindlichen Projekte.

Die Möglichkeit der Favoritenbildung ist immer anwenderspezifisch und von den Zugriffsrechten ausgenommen; das heißt, das Speichern von Favoriten ist auch dann möglich, wenn der Anwender auf die Projektübersicht nur Lesezugriffsrechte hat.

Die Favoritenprojekte werden als Liste für den Anwender gespeichert. Existiert so eine Liste noch nicht, sind für den Anwender alle verfügbaren und offenen Projekte sichtbar.

Bei der Umschaltung der Favoriten ist Mehrfach-Selektierung möglich.

2 CADCon Manager

3 V29 Isometrie-Importer

4 Logdaten Inspektor

5 Übersicht eines Projektes

Haben Sie es erfolgreich in die Projektübersicht geschafft, so können Sie nun auf Ihr Projekt navigieren. In dem Beispiel wird auf das „Beispiel“ Projekt navigiert und dieses inspiziert.

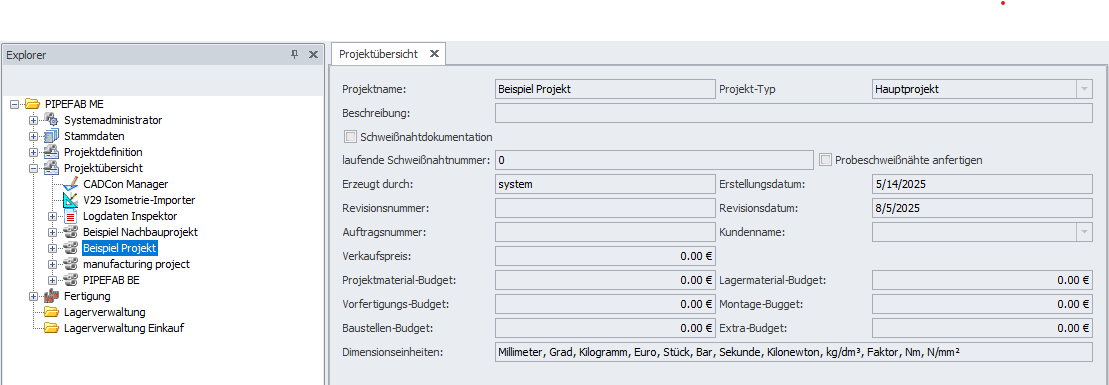

In dem Anfangsbereich können Sie die Projektkopfdaten Ihres Projektes inspizieren. Diese werden bei dem Erstellen des Projektes festgelegt (Projekte-hinzufügen).

Projektkopfdaten

Name	Beschreibung
Projektname	Name des Projektes
Projekt-Typ	Art des Projektes
Beschreibung	Beschreibung des Projektes
Schweißnahtdokumentation	Checkbox, falls Schweißnahtdokumentation vorhanden ist
Laufende Schweißnahtnummer	Schweißnahtnummer des Projekts
Probeschweißnähte anftertigen	Checkbox, falls Probeschweißnähte angefertigt werden sollen
Erzeugt durch	Ersteller des Projektes
Erstellungsdatum	Datum der Erstellung des Projektes
Revisionsnummer	Aktuelle Versionsnummer/Anzahl der Revisionen
Revisionsdatum	Datum der letzten Revision/Bearbeitung
Auftragsnummer	Auftragsnummer des Projektes
Kundenname	Name des zugehörigen Kunden
Verkaufspreis	Gesamtpreis des Projekts
Projektmaterial-Budget	Budget für das Projektmaterial
Lagermaterial-Budget	Budget für das Lagermaterial
Vorfertigungs-Budget	Budget für die Vorfertigung
Montage-Budget	Budget für die Montage
Baustellen-Budget	Budget für die Baustellen
Extra-Budget	Budget für Extra Wünsche
Dimension	Angabe der Dimensionen/Einheiten der Inhalte des Projektes

5.1 Projekt-Isomtrien

Navigieren Sie weiter an dem Explorer entlang, so kommen Sie als nächsten zu den Projekt-Isometrien.

Parameter der Isometrieübersicht

Name	Beschreibung
Voller Isometriename	Vollständiger Name der Isometrie
Versionsnummer	Nummer der Version/Anzahl der Revisionen
Änderungsindex	Derzeitige Anzahl an Änderungen/Revisionen
Beschreibung	Beschreibung der Isometrie
Erzeugt durch	Ersteller der Isometrie
Herkunft	Angabe wo die Zeichnung der Isometrie herkommt
Gesperrt durch	Angabe durch wen die Isometrie gesperrt ist
Ist gesperrt	Checkbox, falls die Isometrie gesperrt ist
Ist ausgecheckt	Checkbox, falls die Isometrie für eine externe Ausarbeitung genutzt wird
Berechnungsstatus	Gibt den Berechnungstatus der Isometrie an
Fertigungsstätte	Zugehörige Fertigungsstätte
Änderungsmitteilung	Informationen bezüglich den Änderungen
Änderungsposition	Ort, an welchem Änderungen duchgeführt wurden
Anschlussname am Ende	Name des Anschlussteils am Eingang
Anschlussname am Start	Name des Anschlussteils am Ausgang
Anstrich	Verwendete Beschichtung in der Isometrie
Aufmaß	Angabe der Differenze zwichen Ist- und Soll-Geometrie
Auftragsmenge	Menge der Aufträge der Isometrie
Ausgabe Datum	Datum der Ausgabe
AV fertig	Checkbox, falls Arbeitsvorbereitung fertig ist
Betriebsstörungspriorität	Gibt die Prioritätsstufe der Isometrie an
Blattnummer	Nummer des Blatts auf welchen die Informationen der Isometrie hinterlegt sind
Datum letzte Bearbeitung	Datum an welchem die Isometrie als letztes bearbeitet worden ist
Dokumententyp	Art des Dokuments
Druckprüfplan	Plan mit welchem der Druck geprüft wurde
Durch Kommunikationsserver gesendet	Checkbox, falls die Isometrie durch den Kommunikationsserver gesendet worden ist
Einbauort	Ort an welchem das Endprodukt eingebaut werden soll
Erstellungsdatum	Erstellungsdatum der Isometrie
Farbe, Anstrich	Art der Farbe/Beschichtung auf dem Bauteil
gesellschaftlicher Eigentümer	Name des juristischen Eigentümers
Hat neue Biegedaten	Checkbox, falls neue Biegedaten in der Isometrie vorhanden sind
Hat Primärarbeitspläne	Checkbox, falls die Isometrie über einen Primärarbeitsplan verfügt
Hat Sekundärtarbeitspläne	Checkbox, falls die Isometrie über einen Sekundärarbeitsplan verfügt
Herausgeber	Herausgeber der Isometrie
Identification Number	Identifikationsnummer der Isometrie
Isometrie Eigenschaften	Weitere Eigenschaften der Isometrie
Isometrie Parameter	Weitere Paramer der Isometrie
Isometriename	Abgekürzter Name der Isometrie
Ist im Fertigungslos	Checkbox, falls die Isometrie in einem Fertigungslos vorhanden ist
Konstrukteur	Name des Konstrukteurs
Konstruktion fertig	Checkbox, falls die Konstruktion fertig ist
Konstruktionsdatum	Datum der Konstruktion
Listen fertig	Checkbox, falls die Listen fertig sind
Montage fertig	Checkbox, falls die Montage fertig ist
Number of Correction Messages	Anzahl der Korrekturmeldungen
Number of Indices	Anzahl der Indizien
Number of Versions	Anzahl der vorhandenen Versionen
Number of Work Packages	Anzahl der Arbeitspakete
Oberfläche	Art der Oberflächenschicht
Oberflächenplan	Verwendeter Plan für die Oberflächenbehandlung
Passivierungsmittel	Art der verwendeten Passivierungsschutzschicht
Passivierungsplan	Verwendeter Plan für die Passivierung
Positionsnummern festhalten	Checkbox, falls die Positionsnummern festgehalten werden sollen
Prüfdruck	Genauer Prüfdruck
Rohrklasse	Angehörige Rohrklasse
Rohrnummer	Zugehörige Rohrnummer für das Rohr
Röntgenplan	Verwendeter Plan für die Röntgenprüfung
Stückliste gesendet	Checkbox, falls die Stückliste gesendet wurde
Systemname	Angehöriger Systemname
Toleranzname	Name der Toleranzabweichungen
User Field 1	Weitere Informationen durch Nutzer
User Field 2	Weitere Informationen durch Nutzer
User Field 3	Weitere Informationen durch Nutzer
Versionstext Anwender	Version des Textes der Anwender
Zuletzt bearbeitet durch	Letzter Bearbeiter

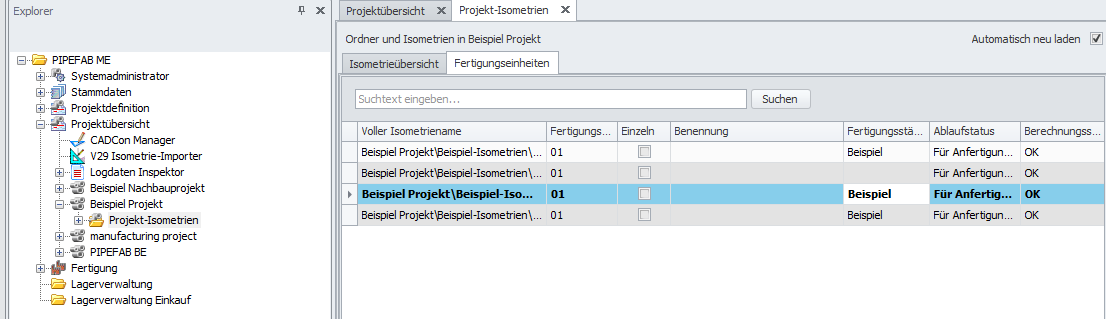

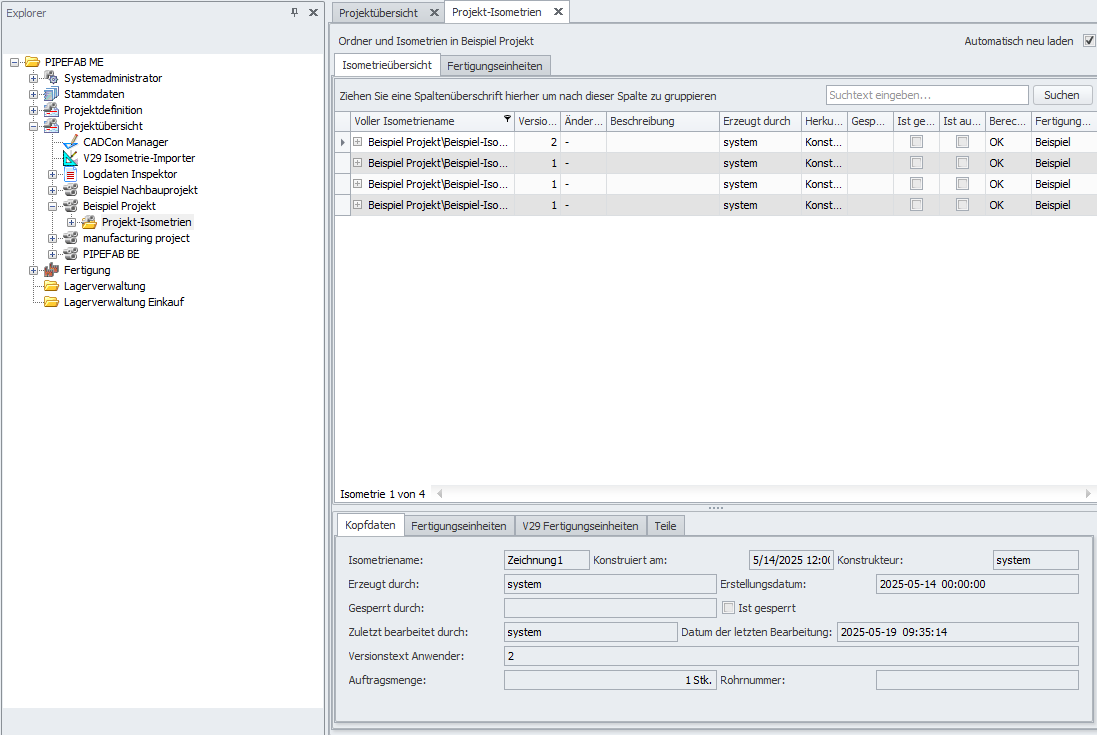

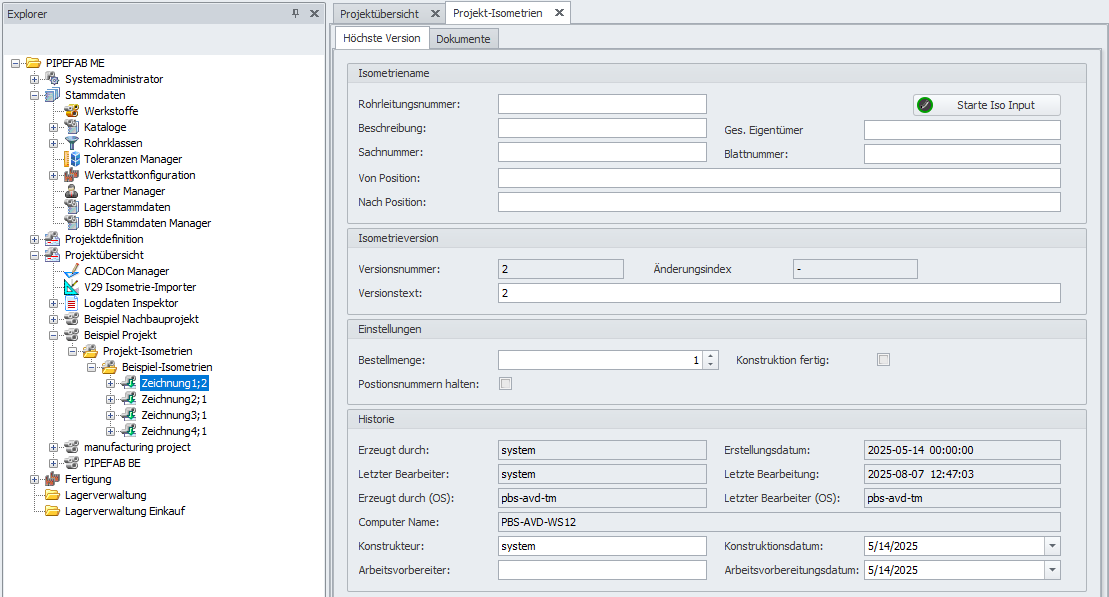

Hier sind die bereits angelegten Isometrien des Projekts zu betrachten.

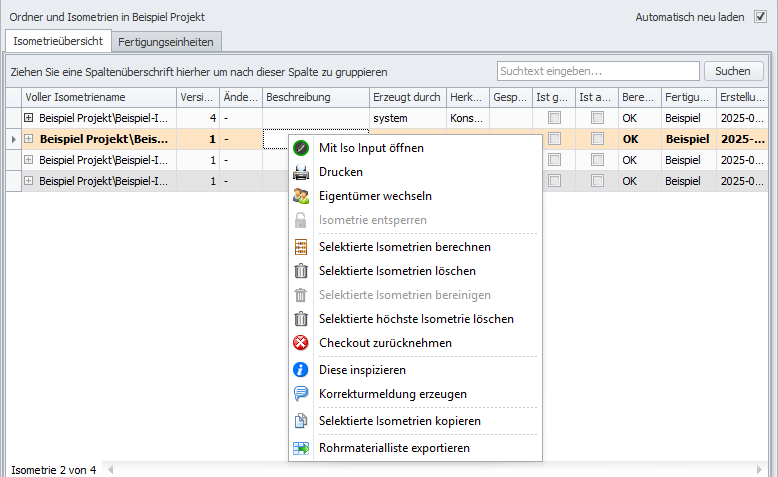

Durch einen Rechtsklick können auch weitere Optionen für die Isometrien hervorgerufen werden.

Kontext-Menü

Name	Beschreibung
Mit Isoinput öffnen	Öffnet (falls installiert) Isoinput und zeigt die Isometrie als 3D Zeichnung an.
Drucken	Öffnet ein separates Fenster, in dem man die Inhalte der Isometrieübersicht drucken kann.
Eigentümer wechseln	Ermöglicht es, den Eigentümer der Isometrie zu wechseln.
Isometrie sperren/ entsperren	Isometrie werden beim Öffnen durch den Konstrukteur für den weiteren Zugriff durch andere Anwender gesperrt. Wenn die Isoinput-Sitzung durch unvorhergesehene Gründe unterbrochen wird, bleiben die Isometrie gesperrt stehen.
Selektierte Isometrie berechnen	Mit Hilfe dieser Funktion kann eine Isometrie neu berechnet werden, ohne sie durch Isoinput öffnen zu müssen. Für diese Funktion kann in der Tabelle eine Mehrfach-Selektierung vorgenommen werden, so dass alle selektierten Isometrie neu berechnet werden.
Selektierte Isometrie löschen	Löscht derzeitig ausgewählte Isometrie.
Selektierte Isometrie bereinigen	Diese Funktion löschte alle Unterversionen einer Isometrie außer: -Versionen, die mit einem Änderungsindex gekennzeichnet sind -Versionen, die Mitglied eines Fertigungsloses sind
Selektierte höchste Isometrie löschen	Löscht die höchste Version der ausgewählten Isometrie
Checkout zurücknehmen	Nimmt die Bestätigung der Isometrie zurück

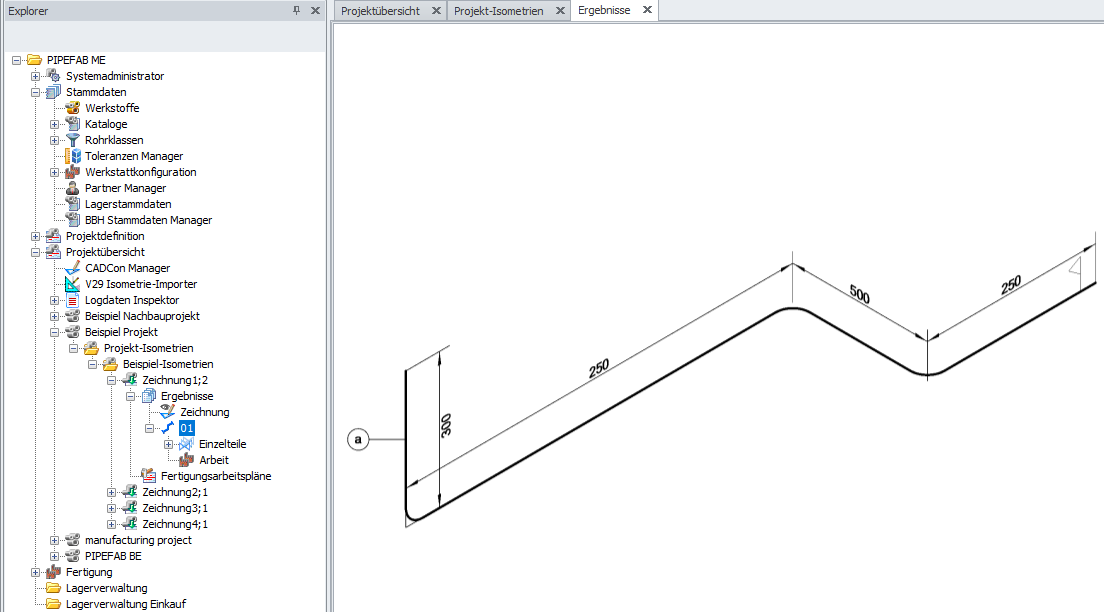

Diese inspizieren	Die Funktion öffnet einen Dialog mit einer grafischen Ansicht der Isometrie.
Korrekturmeldung erzeugen	Erzeugt Korrekturmeldungen für die Isometrie
Selektierte Isometrien kopieren	Mit Hilfe der Funktion werden die IDs der Isometrien in die Zwischenablage kopiert. Sie können dann innerhalb derselben Datenbank in ein anderes Projekt oder in einen anderen Strukturbaum eingefügt werden.
Zellinhalt kopieren	Kopiert ausgewählte Zelle
Rohrmaterialliste exportieren	Checkbox, falls Rohrmaterialliste exportiert werden soll

5.1.1 Fertigungseinheiten

In diesem Bereich werden alle vorhandenen Fertigungseinheiten eines einzelnen Projektes angezeigt.

Parameter der Fertigungseinheiten

Name	Beschreibung
Voller Isometriename	Vollständiger Name der Isometrie
Fertigungseinheit	Nummer der Fertigungseinheit
Einzeln	Checkbox, falls die Isometrie als einzelne betrachtet werden kann
Benennung	Weitere Benennungen
Fertigungsstätte	Zugewiesene Fertigungsstätte
Ablaufstatus	Angabe für bevorstehende Anfertigungen
Berechnungsstatus	Gibt den Berechnungstatus der Fertigungseinheit an
Aktivität	Gibt die Art der Aktivität der Fertigungseinheit an
Anstrich	Gibt den ausgewählten Anstrich für den Schutz der Oberfläche an
Armaturenklasse	Vorhandene Klassifizierung der Fertigungseinheit
Bearbeitungsdatum	Datum der letzten Bearbeitung
Bemerkung	Weitere Bemerkungen
DN	Nennweite der Fertigungseinheit
Druckprüfplan	Gibt den Plan an, mit welchem der Drück geprüft wurde
Einbauort	Einbauort der Fertigungseinheit
Erzeugt durch	Name des Erstellers
Erzeugungsdatum	Datum der Erstellung
Fertigungslos Beschreibung	Beschreibung des vorhandenen Fertigungsloses
Fertigungslostyp	Art des vorhandenen Fertigungsloses
Fertigungseinheitentyp	Art der Fertigungseinheit
Fertigungslos	Name des vorhandenen Fertigungsloses
Gesperrt	Checkbox, falls die Fertigungseinheit gesperrt sein sollte
Gesperrt durch	Name des Anwenders, durch wen die Fertigungseinheit gesperrt wurde
Gewicht	Genaues Gewicht der Fertigungseinheit
Inch*Meter	Inch*Meter als Angabe für Maße
Konstruktion fertig	Checkbox, falls die Konstruktion der Fertigungseiheit fertig ist
Name auf der Ebene	Name der Isometrie auf dieser Ebene
Oberfläche	Gibt die Oberflächenschicht des Fertigungseinheit an
Oberflächenplan	Verwendeter Plan für die Oberflächenbehandlung
OD-Hauptrohr	Außendurchmesser des Hauptrohrs
OS Erzeugt durch	Name des Anwenders, auf welchem Gerät die Fertigungseinheit erstellt worden ist
Palette	Name der zugehörigen Palette
Passivierungsmittel	Art der verwendeten Passivierungsmittel
Passivierungsplan	Verwendeter Passivierungsplan
Prüfdruck	Verwendeter Prüfdruck zum Testen
Qualitätsprüfung	Art der Qualitätsprüfung
Rohrklasse	Name der anliegenden Rohrklasse
Röntgenplan	Verwendeter Röntgenplan
Schwerpunkt -X	Schwerpunkt für die Koordinate
Schwerpunkt -Y	Schwerpunkt für die Koordinate
Schwerpunkt -Z	Schwerpunkt für die Koordinate
Systemname	Zugehöriger Systemname
Wanddicke-Hauptrohr	Genaue Wanddicke des Hauptrohrs

5.1.2 Weitere Parameter

In dem unteren Bereich der Isometrieübersicht befinden sich weitere wichtige Parameter der Isometrien. Diese rangieren von den Kopfdaten, bis hin zu Informationen über Teile.

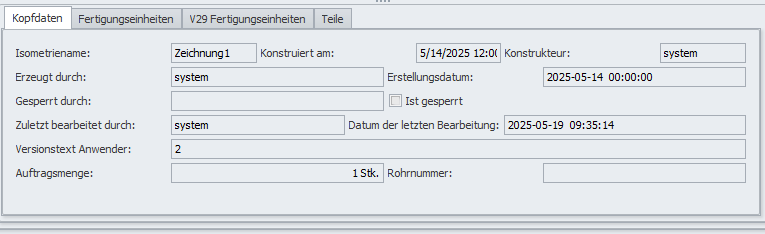

In den Kopfdaten können die wichtigsten Informationen über die ausgewählte Isometrie eingesehen werden. Diese Parameter gleich sich mit denen, welche in der Spaltenauswahl oben zu betrachten sind.

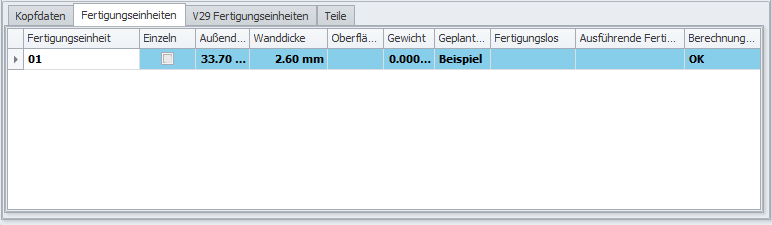

Bei den Fertigungseinheiten können die Informationen zu den Fertigungseinheiten in der Isometrie betrachtet werden. Auch hier handelt es sich um die gleichen Parameter, wie in dem vorherhigen Tab „Fertigungseinheiten“.

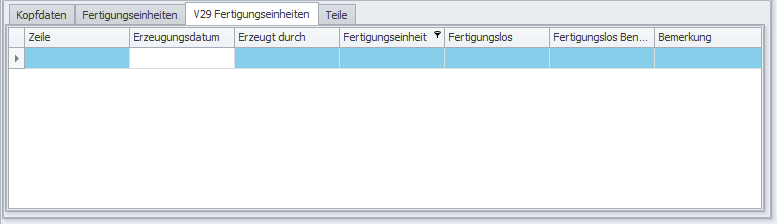

Als nächstes können, falls vorhanden, die V29 Fertigungseinheiten angesehen werden.

Parameter der V29 Fertigungseinheiten

Name	Beschreibung
Zeile	Nummerierung der Zeile in V29
Erzeugungsdatum	Erstellungsdatum
Erzeugt durch	Name des Erstellers
Fertigungseinheit	Zugehörige Fertigungseinheit
Fertigungslos	Zugehöriges Fertigungslos
Fertigungslos Benennung	Name des Fertigungsloses
Bemerkung	Weitere Anmerkungen
CONTEXTNAME	Name der Fertigungseinheit in diesem Kontext
PIPEID	Identifikationsnummer des Rohres

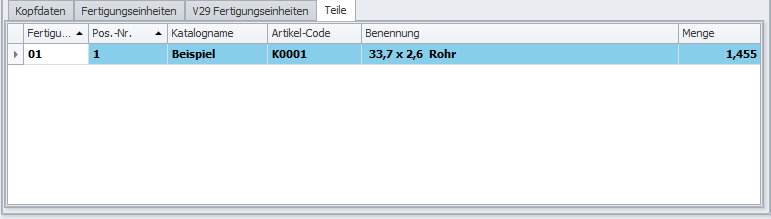

Abschließend, wird auch die Einsicht in die verwendeten Teile gegeben.

Parameter der Teile

Name	Beschreibung
Fertigungseinheit	Zugehörige Fertigungseinheit
Position Nummer	Position in dieser Liste
Katalogname	Name des Zugehörigen Katalogs
Artikel-Code	Name des verwendeten Artikels
Benennung	Genaue Benennung des Teils
Menge	Menge, welche verwendet wird

5.2 Zeichnungen

Wichtig zu beachten ist, dass hier die Zeichnungen nicht bearbeitet werden können. Sollten Sie dies tun wollen, so nutzen Sie dafür Isoinput.

Wird im Explorer weiter den Baum entlang navigiert, wird als nächstes der Bereich der Zeichnungen erreicht. Hier können zuerst Kopfdaten der Zeichnung angesehen werden, sowie beigefügte Dokumente.

Parameter der Zeichnung

Name	Beschreibung
Rohrleitungsnummer	Vorhandene Nummer der Rohrleitung
Beschreibung	Beschreibung der Zeichnung
gesellschaftlicher Eigentümer	Name der juristischen Eigentümers
Sachnummer	Identifikationsnummer der Zeichnung
Blattnummer	Nummer des Blatts auf welchen die Informationen der Zeichnung hinterlegt sind
Von Position	Start Position
Nach Position	End Position
Versionsnummer	Nummer der aktuellen Version/Anzahl der Revisionen
Änderungsindex	Derzeitige Anzahl an Änderungen/Revisionen
Versionstext	Nummer des aktuellen Versionstextes/Anzahl der Revisionen
Bestellmenge	Menge der Bestellungen
Konstruktion fertig	Checkbox, falls die Konstruktion fertig ist
Positionsnummern halten	Checkbox, falls die Positionsnummern gehalten werden sollen
Erzeugt durch	Name des Erzeugers
Erstellungsdatum	Datum der Erstellung
Letzter Bearbeiter	Name des letzten Bearbeiters
Letzte Bearbeitung	Datum der letzten Bearbeitung
Erzeugt durch(OS)	Name des Anwenders, auf welchem Gerät die Zeichnung erstellt worden ist
Letzter Bearbeiter(OS)	Name des Anwenders, auf welchem Gerät die Zeichnung zuletzt bearbeitet worden ist
Computer Name	Name des Gerätes auf welchem die Zeichnung erstellt worden ist
Konstrukteur	Name des Konstrukteurs
Konstruktionsdatum	Datum der Konstruktion
Arbeitsvorbereiter	Name des Arbeitsvorbereiters
Arbeitsvorbereitungsdatum	Datum an welchem die Vorbereitung begonnen hat

In den Ergebnissen besteht die Möglichkeit einer an einer Zeichnung entlang zu navigieren und deren einzelne Komponenten zu betrachten.

5.3 Ergebnisse

In den Ergebnissen sind Informationen bezüglich des Fertigungauftrages zu sehen. Hier sind nur generelle Informationen zu betrachten.

Ergebnisdetails

Name	Beschreibung
FAUF-Name	Name des Fertigungsauftrags
DN	Nennweite des Auftrags
Inch*Meter	Größe in Inch*Meter
Volumen	Gesamtvolumen
Gewicht	Gesamtgewicht des Auftrags nach Abschluss

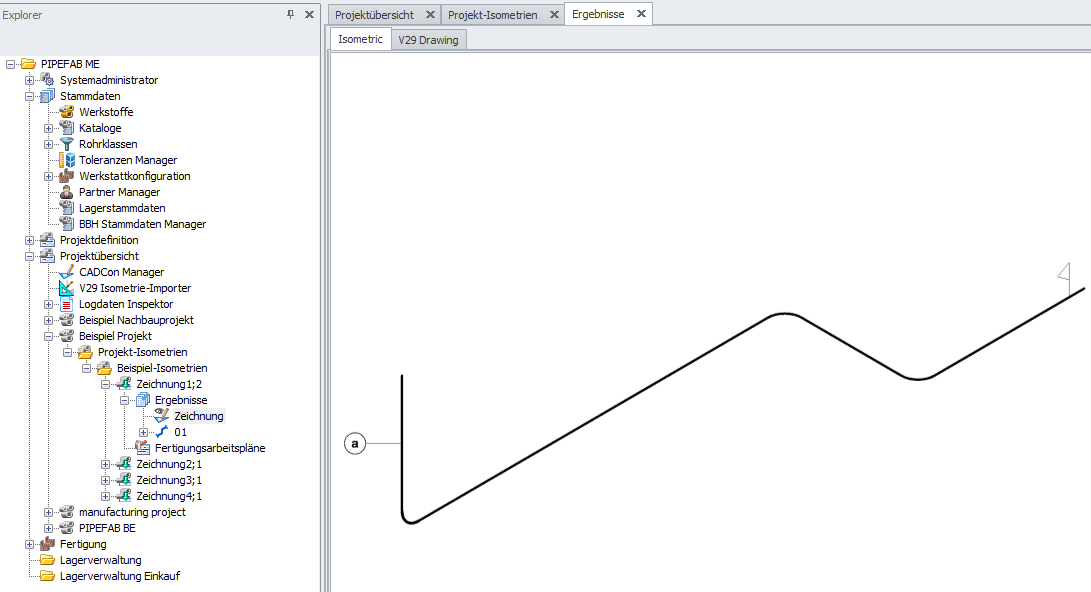

Wird dieses weiter ausgeklappt, wird eine Darstellung der Zeichnung der Isometrie angezeigt. Falls vorhanden, kann auch eine V29 Fertigungseinheit Zeichnung angezeigt werden.

Ab diesem Punkt, können die einzelnen Fertigungseinheiten im Detail angesehen werden. Dazu gehören auch die zugewiesenen Längen der Zeichnungen. In diesem Beispiel befindet sich nur eine Fertigungseinheit in der Isometrie, daher wird hier auch nur eins angezeigt.

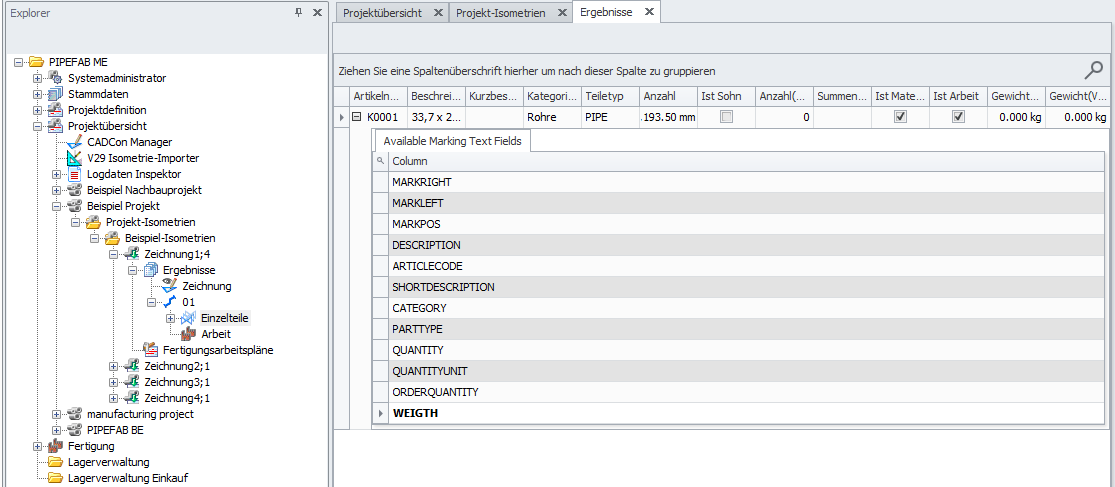

Unter den „Einzelteilen“, sind die verwendeteten Artikel zu betrachten. Dies beinhält auch

Available Marking Text Fields

Parameter der verwendeten Artikel

Name	Beschreibung
Artikelnummer	Artikelnummer des verwendeten Artikels
Beschreibung	Genaue Beschreibung des Artikels
Kurzbeschreibung	Abgekürzte Beschreibung des Artikels
Kategorie in Isoinput	Zugehörige Kategorie in Isoinput
Teiletyp	Genauer Teiletyp
Anzahl	Genaue Anzahl an Artikel in der Isometrie
Ist Sohn	Checkbox, falls es sich um eine Sohn Verknüpfung handelt
Anzahl(Söhne)	Genaue Anzahl der Sohnverknüpfungen, welche in diesem Artikel verwendet werden
Summentext	Zusammenfassung wichtigster Informationen
Ist Material	Checkbox, falls es sich um ein Material handelt
Ist Arbeit	Checkbox, falls es sich um Arbeit handelt
Gewicht(Leer)	Gewicht des leeren Artikels
Gewicht(Voll)	Gewicht des vollbefüllten Artikels
ID	Identifikationsnummer des Artikels
Is Tube	Checkbox, falls es sich um ein Rohr handelt
Schwerpunkt(Voll)-X	Schwerpunkt für die Koordinate
Schwerpunkt(Voll)-Y	Schwerpunkt für die Koordinate
Schwerpunkt(Voll)-Z	Schwerpunkt für die Koordinate
Schwerpunkt-X	Schwerpunkt für die Koordinate
Schwerpunkt-Y	Schwerpunkt für die Koordinate
Schwerpunkt-Z	Schwerpunkt für die Koordinate

Im weiteren Verlauf, können die Sequenzen der Isometrie betrachtet werden. Diese variieren je nach Isometrie welche betrachtet wird, dies betrifft auch deren Parameter und die zugewiesenen Maschinen. Grundlegend werden nur die betroffenen Sequenzen angezeigt.

Weitere Informationen

Zuschnitt

Name	Beschreibung
Maschinenname	Name der zuständigen Maschine
Artikelcode	Artikelcode des Rohres
Beschreibung	Genaue Beschreibung
Außendurchmesser	Genauer Außendurchmesser
Wanddicke	Genaue Wanddicke
Katalog-Zugabelänge A	Zugabelänge aus dem Katalog
Katalog-Zugabelänge B	Zugabelänge aus dem Katalog
Beflanschen Vorm Biegen	Checkbox, falls vor dem Biegen beflanscht werden soll, spezielle Vorgehensweise, nützlich wenn hoher Druck oder eine hohe Temperatur im späteren Betrieb erwartet wird
Fasenwinkel A	Winkel A, mit dem die Kante eines Rohrendes abgeschrägt wird, falls Rohrende nicht rechtwinklig zugeschnitten oder bearbeitet wird
Fasenwinkel B	Winkel B, mit dem die Kante eines Rohrendes abgeschrägt wird, falls Rohrende nicht rechtwinklig zugeschnitten oder bearbeitet wird
Grund für nicht Beflanschen	Grund, warum das Rohr nicht beflanscht werden soll. Dies kann zum Beispiel: Platzmangel, Dichtheit oder Technische Probleme sein
First Assigned Length With Add Length	Erste Länge mit zusätzlicher Länge
Flanschschweißwinkel	Winkel zwischen Flansch und Rohrende
Gewicht	Gewicht des Rohres
Last Assigned Length With Add Length	Letzte Länge mit zusätzlicher Länge
PoP Zähler	Anzahl der Rohre
PoP Zähler Datum	Datum der aufgenommenen Rohr Zahl
Zuschnittstyp	Art des Zuschnitts
Zuschnittslänge	Länge des Zuschnitts
Ideallänge mit Komponenten	Optimale Länge mit allen Komponenten
Manuelle Zugabelänge B	Manuelle weitere Länge
Rohr-Ideallänge	Ideallänge des Rohres
Manuelle Zugabelänge A	Manuelle weitere Länge
Zugewiesene Länge A	Manuelle weitere Länge
Zugewiesene Länge B	Manuelle weitere Länge
Ablängmaß A	Ablängmaß des Teils
Ablängmaß B	Ablängmaß des Teils
Herausschnitt	Maß welches herausgeschnitten wurde
Abschnitt	Abschnitt am Ende des Teiles
Ist Abzweig	Checkbox, falls es sich um ein Abzweigerohr handelt
Hat Abzweig	Checkbox, falls Rohr einen Abzweig hat
Aushalsungszugabelänge A	Zusätzliche Länge, welche für das Aushalsen zugeteilt wurde
Aushalsungszugabelänge B	Zusätzliche Länge, welche für das Aushalsen zugeteilt wurde
Gehrungszuschnittswinkel A	Winkel für die Gehrungsverbindung
Gehrungszuschnittswinkel B	Winkel für die Gehrungsverbindung
Gehrungsverdrehwinkel	Winkel für die Gehrungsverdreh
Biegen	Checkbox, falls das Rohr gebogen werden soll
Mehrfach-Biegelösung existiert	Checkbox, falls eine Mehrfach-Biegelösung vorhanden ist

Beschriftung

Name	Beschreibung
Maschinenname	Name der Maschine
Machine Detail Description	Maschineninformationen
Position	Position der Beschriftung
Rotationswinkel	Winkel der Rotation
Absoluter Winkel	Maximaler Winkel
Name der Beschriftung	Name der beigefügten Beschriftungsdatei
Typ	Zugehöriger Maschinentyp
Layout	Template/Layout der Beschriftung
Beschriftungs-Info	Informationen zu der Art der Beschriftung, welche die Maschine anwendet
Zeichnungstext	Text der Beschriftung
Ergebnistyp	Art der Beschriftung
Seite A zuerst	Checkbox, falls Seite A zuerst gebogen werden soll
Steuerungsinfo 1	Steuerungsinformationen
Steuerungsinfo 2	Steuerungsinformationen
Steuerungsinfo 3	Steuerungsinformationen
Branch Marking	Markierung am Abzweig
Branch Offset	Abstand am Abzweig
Branch Rotation	Rotation am Abzweig
Branch Tag Marking	Markierungsbezeichnung am Abzweig
Branch Tag Offset	Abstandsbezeichnung am Abzweig
Branch Tag Rotation	Rotationsbezeichnung am Abzweig
Collet Length 1	Zusammengefügte Länge
Collet Length 2	Zusammengefügte Länge
IP of Controller	IP-Adresse der Maschinensteuerung
Lead In Edge Offset	Kanten Abstand am Eingang des Teiles
Lead In Markierung	Markierung am Eingang des Teiles
Lead Out Edge Offset	Kanten Abstand am Ausgang des Teiles
Lead Out Marking	Markierung am Ausgang des Teiles
Lead Out Marking Size	Markierungsgröße am Ausgang des Teiles
Maschinenbeschreibung	Weitere Maschineninformationen
Max. Length	Maximale Länge eines Rohres für die Verwendung auf dieser Maschine
Max. OD	Größtmöglicher Außendurchmesser für die Verwendung auf dieser Maschine
Min. Length	Mindestlänge eines Rohres für die Verwendung auf dieser Maschine
Min. OD	Kleinstmöglicher Außendurchmesser für die Verwendung auf dieser Maschine

Biegen

Name	Beschreibung
Maschinenname	Name der Biegemaschine
Maschinenbeschreibung	Beschreibung der Maschine
Nummer	Nummer der Biegung
Biegelösung	Wichtige Informationen zu der Biegung
Biegen	Checkbox, falls gebogen werden soll
Biegerichtung	Richtung der Biegung
Zuschnittslänge	Genaue Länge des Zuschnitts
Zugabelänge	Länge der Vergrößerung
Rotation	Winkel der Rotation
Kollisionstext	Text an der Kollision
Anzahl der Schnitte	Gibt an, wie viele Schnitte stattfinden
Anzahl Schweißungen	Gibt an, wie viele Schweißungen stattfinden
Dauer	Dauer der Biegung
Erste Gleitstückposition	Erste Position des Gleitstücks
Gewicht	Gesamt Gewicht des Teiles
Kleinste Transportposition	Position der kleinsten Biegung
Letzte Länge mit Zugabe	Letzte Zugabelänge
Verlängerung A	Gibt an wie groß die Verlängerung für A ist
Verlängerung A erforderlich	Gibt an wie groß die Verlängerung für A sein muss
Verlängerung B	Gibt an wie groß die Verlängerung für B ist
Verlängerung B erforderlich	Gibt an wie groß die Verlängerung für B ist sein muss
Bereich unten
Satz Nummer	Nummer des Biegesatzes
Transport	Transport der Biegung
Rotation	Rotation der Biegung
Biegung	Grad der Biegung
Rückfederung	Grad der Rückfederung
Richtung/Position	Richtung der Biegung
Öffnungsweg Klemmung	Öffnungsseite der Klemmung
Öffnungsweg Gleitstück	Öffnungsseite des Gleitstück
Ausstoßlänge	Überstehende Länge, welche ausgestoßen wird
Geschwindigkeit: Transport, Rotation, Biegung	Parameter für die Geschwindigkeit
Beschleunigung: Transport, Rotation, Biegung	Parameter für die Beschleunigung
Startposition	Anfangsposition für die Biegung
Transportposition vor letzter Biegung	Ort des Teils vor der letzten Biegung
Ablaufparameter anzeigen	Checkbox, falls Ablaufparameter angezeigt werden sollen
Vorverdrehung	Art der Vorverdrehung
Charge Name	Name der Charge

Abzweigen/Aushalsen

Name	Beschreibung
Maschinenname	Name der Maschine
Maschinen-Detailbeschreibung	Beschreibung der Maschine im Detail
PoP Zähler	Zählung der PoP
Artikelcode	Artikelcode des Rohres
Benennung	Benennung des Rohres
Außendurchmesser	Außendurchmesser des Rohres
Wanddicke	Wanddicke des Rohres
Position	Position der Abzweigung
Abzweigetyp	Genauer Abzweigetyp
Rotationswinkel	Rotationswinkel der Abzweigung
Lateralwinkel	Seitlicher Winkelversatz
Kragenhöhe	Höhe des Kragens nach Abzweigen/Aushalsen
Artikelcode	Artikelcode des abzuzweigenden Rohres
Benennung	Benennung des abzuzweigenden Rohres
Außendurchmesser	Außendurchmesser des abzuzweigenden Rohres
Wanddicke	Wanddicke des abzuzweigenden Rohres
Position Nummer	Nummer der Position
Werkzeugname	Name des arbeitenden Werkzeuges
Anschlusspunktname	Name des Anschlusspunktnamens
Kurzbenennung	Kurzbenennung der Abzweitung
Maschinentyp	Art der Maschine für die Abzweigung
Nennweite	Nennweite des Teils
Programmname	Name des Programms für die Biegung
Werkstoff	Name des Werkstoffs des Teils

Rohrendenbearbeitung

Name	Beschreibung
Lfd. Nummer	Laufende Nummer des Teils
Rohrseite	Bearbeitete Rohrseite
Prozessname	Name des Endenbearbeitungsprozessess
Maschinenname	Name der zuständigen Maschine
Technologietyp	Art der verwendeten Technologie
Verlängerung	Verlängerung des Teils
Ausgabedaten	Ausgabedaten des Teils
Leitwegsbeschreibung	Beschreibung des verwendeten Leitweges
Leitwegsname	Name des verwendeten Leitweges
Maschinenbeschreibung	Weitere Maschineninformationen
Prozessbeschreibung	Beschreibung des durchlaufenen Prozessess
Technologietypwert	Technologie Typ

Nicht alle Sequenzen beinhalten auch zusätzliche Informationen.

5.3.1 Arbeit

Arbeit erklären

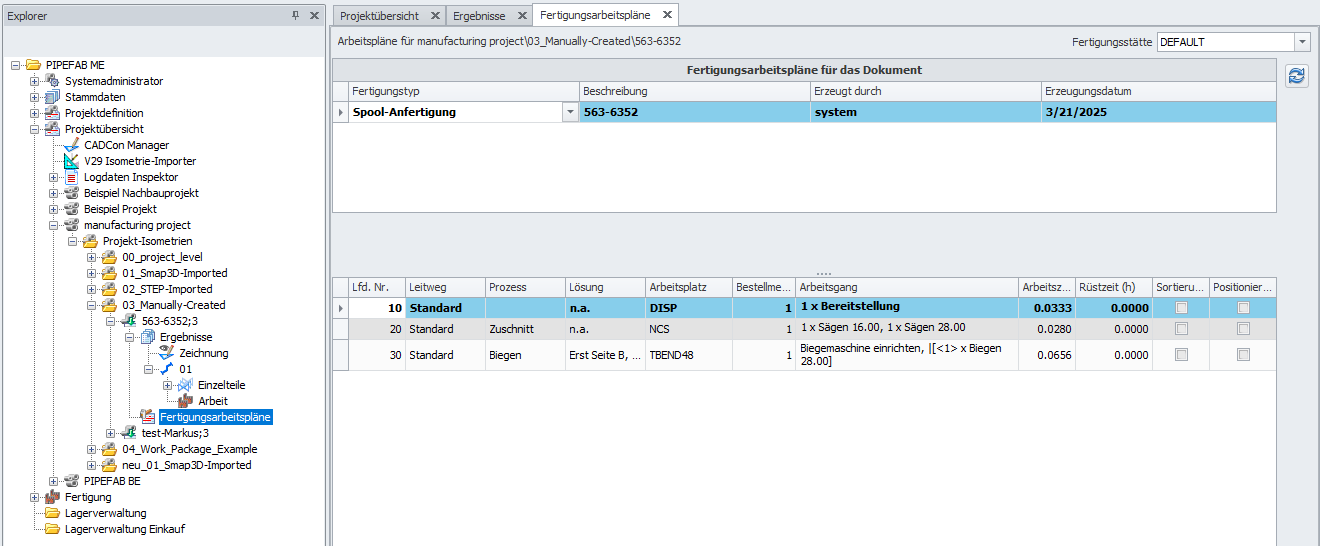

Im weiteren Verlauf können Arbeitspläne für die zu verrichtende Arbeit betrachtet werden. Diese teilen sich jeweils in einen Primärarbeitsplan und einen Sekundärarbeitsplan ein.

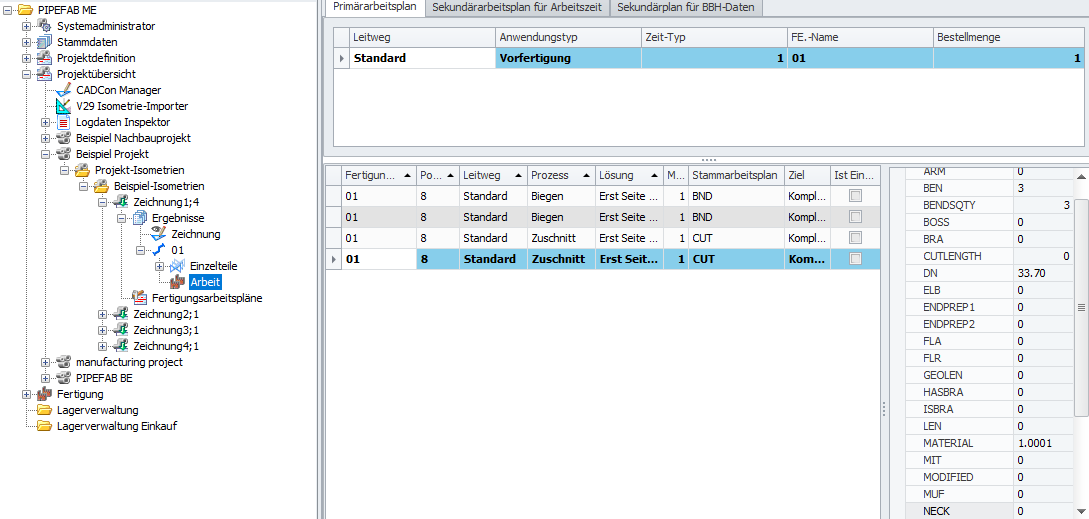

Primärarbeitsplan

Parameter des Primärarbeitsplans

Leitwege

Name	Beschreibung
Leitweg	Zugewiesener Leitweg
Anwendungstyp	Art der Anwendung des Primärarbeitsplans
Zeit-Typ	Zeit Typ
Fertigungseinheit-Name	Name der zugewiesenen Fertigungseinheit
Bestellmenge	Bestellte Menge
Berechnet	Checkbox, falls der Leitweg berechnet ist
Dokumentname	Name der Isometrie
Erstellt am	Datum der Erstellung
Erstellt von	Name des Erstellers
Erzeugt durch	Name des Erstellers
Leitweg Beschreibung	Beschreibung des Leitwegs
Ort	Name der zugewiesenen Fertigungsstätte

Fertigungseinheiten

Name	Beschreibung
Fertigungseinheitenname	Name der Fertigungseinheit
PoP Name	Name des PoP
Leitweg	Name des zugewiesenen Leitweges
Prozess	Name des angewandten Prozessess
Lösung	Ablauf des Prozessess
Menge	Anzahl der Durchläufe
Stammarbeitsplan	Name des zugewiesenen Stammarbeitsplans
Ziel	Ziel der Fertigung
Ist Einrichtungsplan	Checkbox, falls es sich um einen Einrichtungsplan handelt
Dokumentenname	Name des Isometrie
Einrichtzeit-Gruppenparameter	Dauer der Einrichtung
Leitwegsbeschreibung	Beschreibung des Leitwegs
lfd. Nummer	Laufende Nummer

Arbeitsplanparameter

Name	Beschreibung
A0	Ausgangsparameter bei Maschinensteuerung oder Arbeitsplänen
A1	Auf A0 folgender Parameter
A2	Auf A1 folgender Parameter
ADDLENTGH	Zusätzliche Länge bei abgeschnittenen Rohren
ARM	Abzweigungsarm, welcher von dem Werkstück rausführt
BEN	Gibt an ob Werkstück gebogen wird
BENDSQTY	Anzahl der Biegungen in der Fertigungseinheit
BNDMACHNUM	Maschinennummer der Biegemaschine
BOSS	Gibt Länge der Rohranschweißmuffe in der Fertigungseinheit an
BRA	Gibt Länge der Abzweiger an
CONNECTORSQTY	Anzahl der Verbindung in Fertigungseinheit
CUTLENGTH	Zuschnittslänge für die Fertigungseinheit
DIM 0	Angabe der Nenngrößen in verschiedenen Dimensionen (zum Beispiel: Zoll/ numerische Dimensioneinheiten)
DIM 1	Angabe der Nenngrößen in verschiedenen Dimensionen (zum Beispiel: Zoll/ numerische Dimensioneinheiten)
DIM 2	Angabe der Nenngrößen in verschiedenen Dimensionen (zum Beispiel: Zoll/ numerische Dimensioneinheiten)
DN	Nennwert in der Fertigungseinheit (zum Beispiel ein Rohrdurchmesser)
ELB	Gibt Länge der Schweißbögen in der Fertigungseinheit an
ENDPREP 1	Gibt die Länge der Zuschnitt der Endenbearbeitung an
ENDPREP 2	Gibt die Länge der Zuschnitt der Endenbearbeitung an
FLA	Gibt an ob Flansch vorhanden ist
FLR	Größe der Aufweitung der Rohrenden
GEOLEN	Angegebene geometrische Länge der Rohrstücke
HASBRA	Gibt an ob Fertigungseinheit Abzweiger hat
INCHMETER	Parameter der Fertigungseinheit als Mischgröße
ISBRA	Gibt an ob Werkstück ein Abzweiger ist
ISSINGLE	Gibt an ob es sich um einzelnes Rohrstück oder ob es mehrere gibt
LEN	Gesamtlänge des Fertigungsbauteils
MATERIAL	Verwendetes Material
MATERIALGROUP	Werkstoffgruppe der verwendetet Materialien
MIT	Gibt an ob es sich um ein Hauptbauteil handelt oder es sich um ein Bauteil handelt, welches als Nebenprodukt hergestellt wird
MODIFIED	Gibt an ob Fertigungseinheit modifiziert wurde oder nicht
MUF	Größe der Muffe
NECK	Größe des Schweißhalses
OD	Außendurchmesser des Werkstücks
ORDERQUANTITY	Anzahl der Bestellungen
PARTQUANTITY	Anzahl der Teile
PARTTOTALQUANTITY	Gesamtanzahl der Teile
PEN	Tiefe oder Art der Schweißnahtdurchdringung
RED	Gibt an ob es sich um ein Reduzierstück hält oder Fertigungseinheit eines beinhält
SADDLE	Gibt an ob Sattelstützen vorhanden sind
SETIN	Anfangsstatus der Maschine bei Fertigung
SETON	Zeigt den aktuellen Status der Maschine an
THI	Gibt die Rohrwand- oder Materialdicke an
TUBEQUANTITY	Anzahl der verwendeten Rohre
VOLUME	Materialvolumen eines Werkstücks
WEIGHT	Gewicht des Werkstücks
WELDGAPWIDTH	Schweißspaltbreiten der Werkstücke
WELDSQTY	Anzahl der Schweißverbindungen
WEDTECHNOLOGY	Art der Schweißung
WORKPLACENAME	Arbeitsplatzname

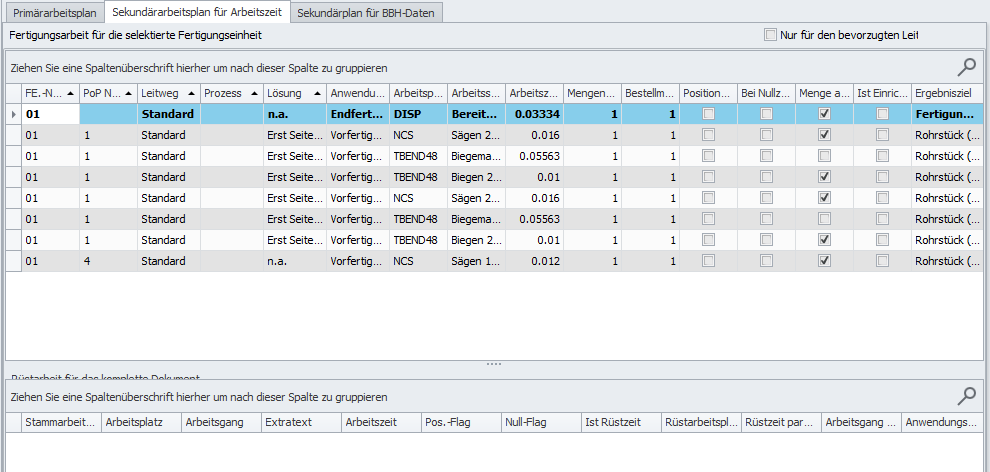

Sekundärarbeitsplan

Parameter des Sekundärarbeitsplans

Fertigungseinheit

Name	Beschreibung
Fertigungseinheit-Name	Name der Fertigungseinheit
Pop Name	Name des PoP
Leitweg	Verwendeter Leitweg
Prozess	Stattfindender Prozess
Lösung	Ablauf des Arbeitsschrittes
Anwendugstyp	Art der verrichteten Arbeit
Arbeitsplatzname	Name des zugewiesenen Arbeitsplatzes
Arbeitsschritt-Text	Zugewiesener Text für Arbeitsschritte
Arbeitszeit	Benötigte Arbeitszeit
Mengenwert	Benötigte Anzahl an Fertigungseinheiten
Bestellmenge	Menge der Bestellungen
Positionskennung	Checkbox, falls die Positionskennung vorhanden ist
Bei Nullzeit anzeigen	Checkbox, falls diese Arbeit ebenfalls bei einer Arbeitszeit von null angezeigt werden soll
Menge anzeigen	Checkbox, falls die Menge angezeigt werden soll
Ist Einrichtplan	Checkbox, falls es sich um einen Einrichtungsplan handelt
Ergebnisziel	Vorgegebenes Ergegnis, welches generiert werden soll
Arbeitsschrittname	Name des Arbeitsschrittes
Arbeitsschritt-Typ	Art des Arbeitsschrittes
Dokumentname	Falls vorhanden, wird hier der Name beigefügter Dokumente angezeigt
Erzeugt durch	Ersteller der Fertigungseinheit
Extratext	Weitere Informationen
Leitwegsbeschreibung	Beschreibung des genutzten Leitwegs
lfd. Nummer	Laufende Nummer
Lösung [Integer]	Zeit der notwendigen Lösung
Rüstarbeitsplan	Art der Rüstarbeit
Rüstzeit-Gruppenparameter	Parameter der Rüstzeit
Stammarbeitsplan	Beigefügter Stammarbeitsplan
Zeittyp	Art der Zeitberechnung

Stammarbeitsplan

Name	Beschreibung
Stammarbeitsplan	Name des Stammarbeitsplans
Arbeitsplatz	Ausgewählter Arbeitsplatz
Arbeitsgang	Name des Arbeitsschritts
Extratext	Weitere Information
Arbeitszeit	Benötigte Arbeitszeit für Schritt
Position-Flag	Art der Position-Flag
Null-Flag	Art der Null-Flag
Ist Rüstzeit	Checkbox, falls es sich um Rüstzeit handelt
Rüstarbeitsplan	Art der Rüstarbeit
Rüstzeit Parameter	Parameter der Rüstzeit
Arbeitsgang Text	Text des Arbeitsgang
Anwendungstyp	Art der Anwendung

Sekundärarbeitssplan für BBH-Daten

5.4 Fertigungsarbeitspläne

Fertigungsarbeitspläne erklären

Parameter der Fertigungsarbeitspläne

Fertigungs Parameter

Name	Beschreibung
Fertigungstyp	Art der Fertigung
Beschreibung	Beschreibung der Fertigung
Erzeugt durch	Ersteller der Fertigung
Erzeugungsdatum	Datum der Erstellung
Bearbeitet durch	Name des letzten Bearbeiters
Einbauort	Ort des Einbaus
End-Datum	End-Datum der Fertigung
Erste Zeile	Erste Zeile der Fertigung
Kurzbenennung	Kurzbeschreibung der Fertigung
Letzte Bearbeitung	Datum der letzten Bearbeitung
System	Verwendetes System

Weitere Parameter

Name	Beschreibung
Lfd. Nummer	Laufende Nummer
Leitweg	Zugewiesener Leitweg
Prozess	Name des angewandten Prozessess
Lösung	Ablauf des Prozessess
Arbeitsplatz	Zugewiesener Arbeitsplatz
Bestellmenge	Bestellte Menge
Arbeitsgang	Erforderliche Arbeitsschritte
Arbeitszeit(h)	Benötigte Arbeitszeit
Rüstzeit(h)	Benötigte Rüstzeit
Sortierungs-Flag	Art der Sortierungs-Flag
Positionierungs-Flag	Art der Positionierungs-Flag
Anwendungstyp	Art der Anwendung
Ergebnisziel	Speicherort des Ergebnisses
Extra Text	Weitere Informationen
Kostenstelle	Stelle der Kosten Berechnung
LA	Längenaufreißwert in der Fertigung
Menge	Menge der Anfertigungen
Plan ID	Identifikation des Planes
Sort ID	Identifikation der Sortierung
Work Plan ID	Identifikation des Arbeitsplans
Zeittyp	Art der Zeitberechnung

5.5 Isometrien exportieren

In der Projektübersicht gibt es weitere Funktionen, wie die Option nach Isometrien zu suchen, um die Bearbeitung einfacher zu gestalten, aber auch ein Export nach .csv.

5.6 Beispiel Navigation

Folgend, ein Video als grobe Zusammenfassung:
