Projektdefinition

1 Allgemein

Projekte in PIPEFAB haben je nach Anwender-Szenario unterschiedliche Bedeutung. Datentechnisch sind sie der Verwaltungsanker zur Speicherung der Isometrien und zum Festlegen von bestimmten Verhaltensformen der Software, die sich von Anwendung zu Anwendung ändern könnte.

2 Projekt hinzufügen

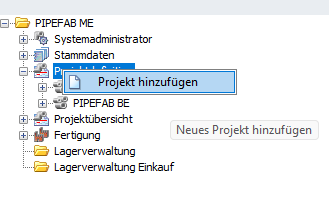

Im Explorer besteht die Funktion, neue Projekte hinzuzufügen.

Dafür links mit Rechtsklick auf „Projektdefinition“ und dann auf „Projekt hinzufügen“.

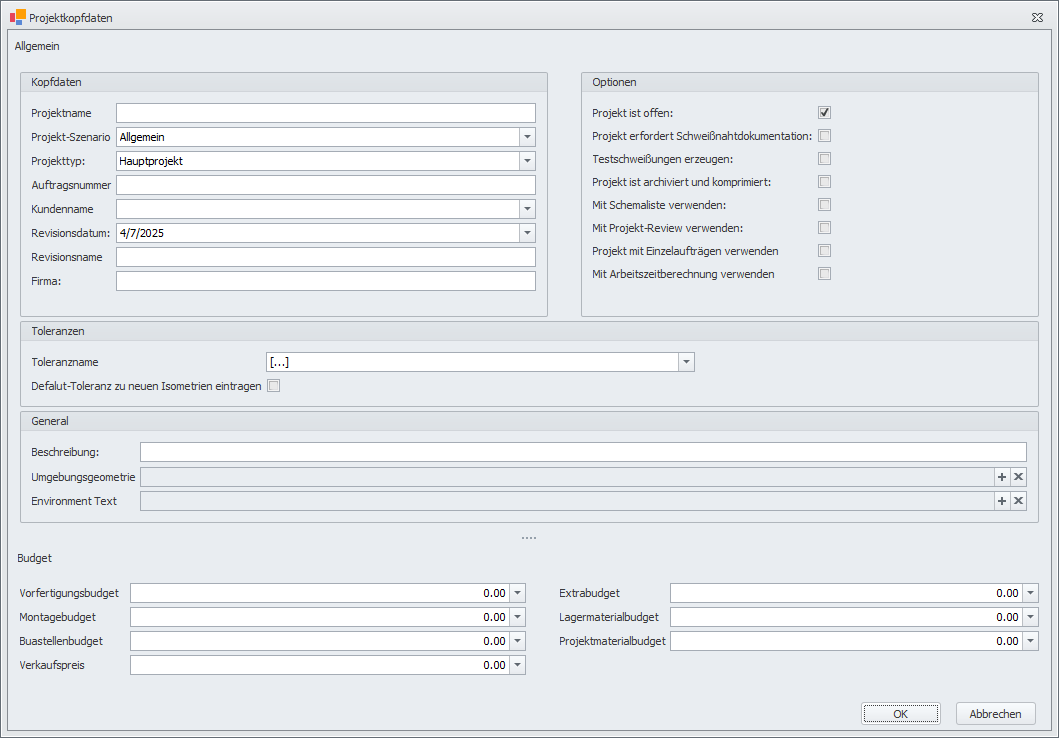

Woraufhin sich ein neues Fenster öffnet, in welchem die Parameter des Projektes hinzugefügt werden können.

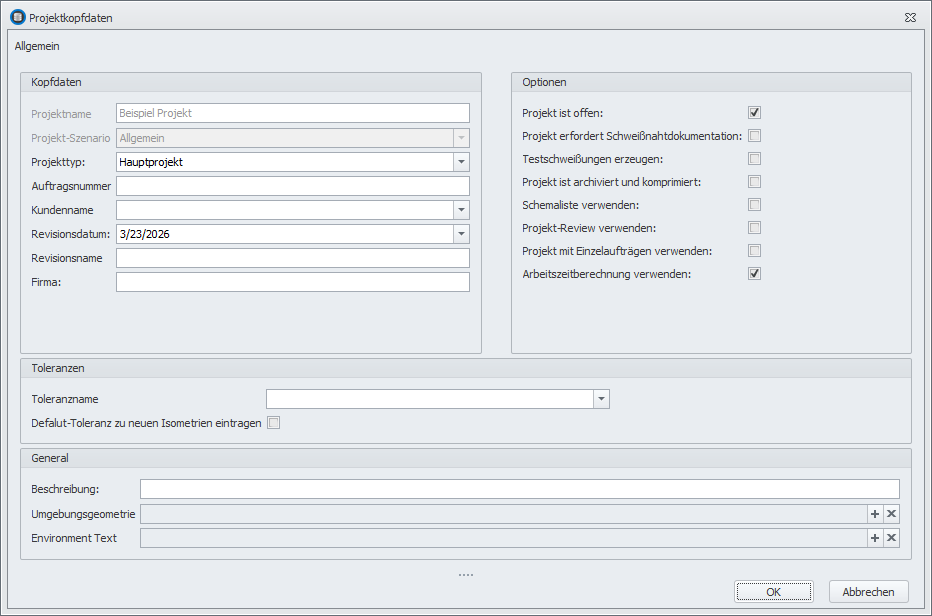

Projektkopfdaten

Kopfdaten

Name	Beschreibung
Projektname	Name des Projektes
Projekt-Szenario	Szenario des Projektes: Allgemein: Ohne spezielles Szenario Anlagenbau: Projekt für den Schiffbau oder den Anlagenbau Maschinenbau: Projekt für Aggregatebau, Maschinenbau, Apparatebau etc. Einzelauftrag: Projekt für Rohrleitungsdiensteister etc.
Projekttyp	Typ des Projektes: Hauptprojekt: Anlage oder Schiff Nachbauprojekt: Schwesterschiff mit Auto-Kopie Auftragsprojekt: Projekt für Fertigungsauftrag Stammprojekt: Projekt für Stammisometrien Katalogprojekt: Sonderprojekt für Katalogpflege Hauptvorlage: Projekt zur Erzeugung von Hauptprojekten Grundvorlage: Projekt zur Erzeugung von   Stamm- oder Auftragsprojekten Angebotsprojekt
Auftragsnummer	Auftragsnummer als Verbindung zum ERP-System
Kundenname	Name des Kunden
Revisionsdatum	Datum der höchsten Revision der Projekt-Review
Revisionsname	Name der höchsten Revision der Projekt-Review
Firma	Name der Firma des Kunden oder Kunde selbst

Optionen

Name	Beschreibung
Projekt ist offen	Projekt ist geöffnet und frei für die Verwendung
Projekt erfordert Schweißnahtdokumentation	Checkbox, falls Projekt eine Schweißnahtdokumentation benötigt
Testschweißungen erzeugen	Checkbox, falls Testschweißungen erzeugt werden
Projekt ist archiviert und komprimiert	Projekt ist gespeichert und in der Datenbank hinterlegt
Mit Schemaliste verwenden	Zusatzmodul der Schemalisten nutzen
Mit Projekt-Review verwenden	Mit der Projektnachkalkulation „Projekt-Review“ verwenden
Projekt mit Einzelaufträgen verwenden	Checkbox, falls das Projekt ebenfalls mit Einzelaufträgen verwendet werden kann
Mit Arbeitszeit-berechnung verwenden	In diesem Projekt wird beim Speichern der Isometrie auch die Arbeitszeit berechnet

Toleranzen

Name	Beschreibung
Toleranzname	Name der beigefügten Toleranz
Default-Toleranz zu neuen Isometrien eintragen	Checkbox, falls die Toleranz dieses Projektes als Default Toleranz bei neuen Isometrien eingetragen werden soll

General

Name	Beschreibung
Beschreibung	Klartextbenennung
Umgebungsgeometrie	Geometrieart der Umgebung des Projekts
Environment Text	Beschreibung der Umgebung des Projekts

Budget

Name	Beschreibung
Vorfertigungsbudget	Für die Projektnachkalkulation in der Projekt-Review
Montagebudget	Für die Projektnachkalkulation in der Projekt-Review
Baustellenbudget	Für die Projektnachkalkulation in der Projekt-Review
Verkaufspreis	Für die Projektnachkalkulation in der Projekt-Review
Extrabudget	Für die Projektnachkalkulation in der Projekt-Review
Lagermaterialbudget	Für die Projektnachkalkulation in der Projekt-Review
Projektmaterialbudget	Für die Projektnachkalkulation in der Projekt-Review

3 Pflege von Produkten

Dieses Modul ist für die Funktionsweise von PIPEFAB entscheidend und sollte nur dem Systemverwalter oder speziell kundigen Mitarbeitern zur Verfügung gestellt werden.

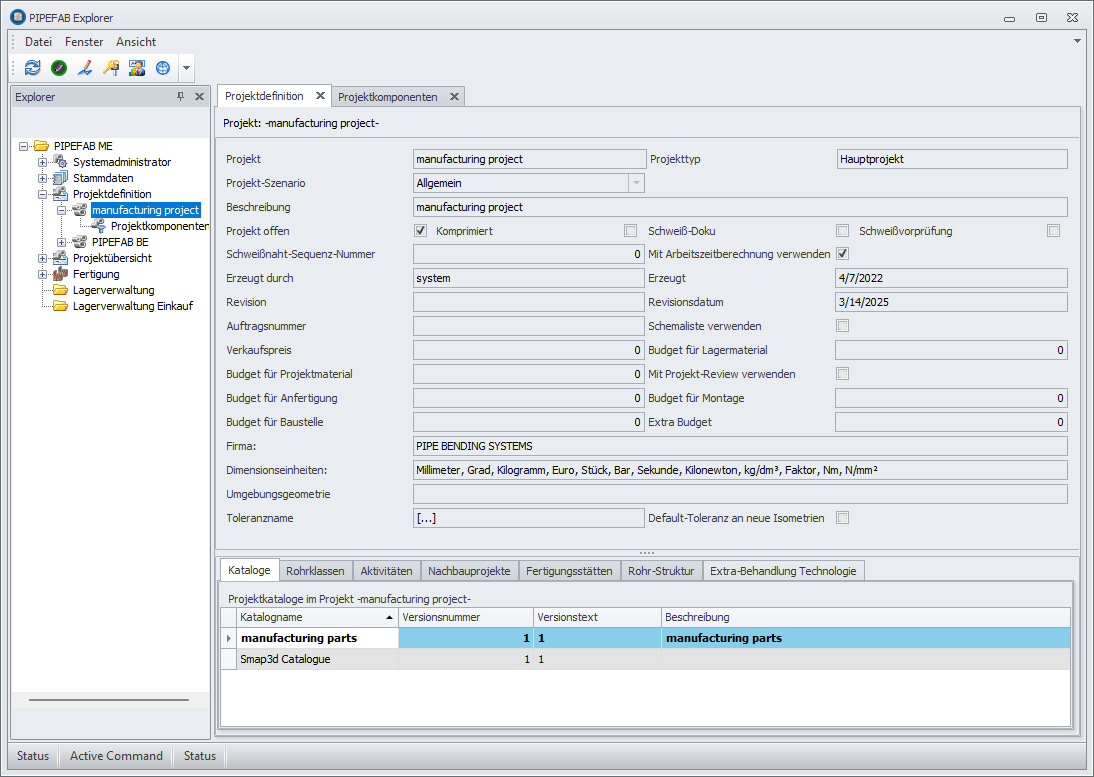

3.1 Projekt-Kopfdaten

Das Projekt wird beschrieben durch diverse Kopfdaten, von denen einige funktionellen und andere lediglich informellen Charakter haben. Funktionelle Felder steuern das Verhalten der PIPEFAB-Software, informelle Felder dienen nur der Anzeige auf den Reports oder in sonstigen Ausgaben.

3.2 Weitere Projektinformationen

Für den nächsten Bereich auf ein Projekt navigieren.

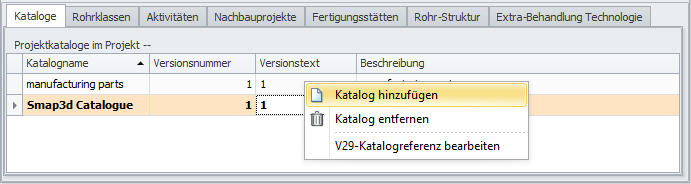

3.2.1 Kataloge

Projekten können beliebige Kataloge aus der PIPEFAB-Datenbank zugewiesen werden. Kataloge werden i.A. thematisch gegliedert, so dass je nach Anwendung im Projekt unterschiedliche Kataloge verwendet werden können. Im Projekt darf durch den Anwender immer nur das Material verwendet werden, das dem Projekt durch den Katalog zugewiesen wurde.

Kataloge

Name	Beschreibung
Katalogname	Name des Katalogs
Versionsnummer	Nummer der aktuellen Version
Versionstext	Beigefügte Informationen zu der derzeitigen Version
Beschreibung	Beschreibung für Katalog
Erzeugt	Datum der Erstellung
Erzeugt durch	Name des Erstellers
Nur lesen	Checkbox, falls Projekt nur gelesen und nicht bearbeitet werden kann
V29 Katalogname	Name des Katalogs in version V29

Durch das Menü, welches sich durch einen Rechtsklick öffnen lässt, können Kataloge hinzugefügt oder entfernt werden.

„V29-Katalog-Referenz bearbeiten“ dient einer speziellen Funktionalität bei der Übernahme von Isometrien aus PipeFAB V2.9.

3.2.2 Rohrklassen

Rohrklassen

Name	Beschreibung
Rohrklassendomäne	Art der Domäne
Name	Name der Domäne
Beschreibung	Weitere Informationen
Erzeugt	Datum der Erstellung
Erzeugt durch	Name des Erstellers

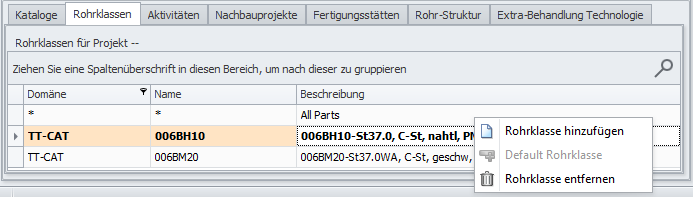

Rohrklassen dienen zur Materialauswahl in Isoinput. Sie müssen dem Projekt zugewiesen werden, damit eine korrekte Materialauswahl bei der Konstruktion in IsoInput erfolgen kann, demnach können diese zugewiesen oder entfernt werden.

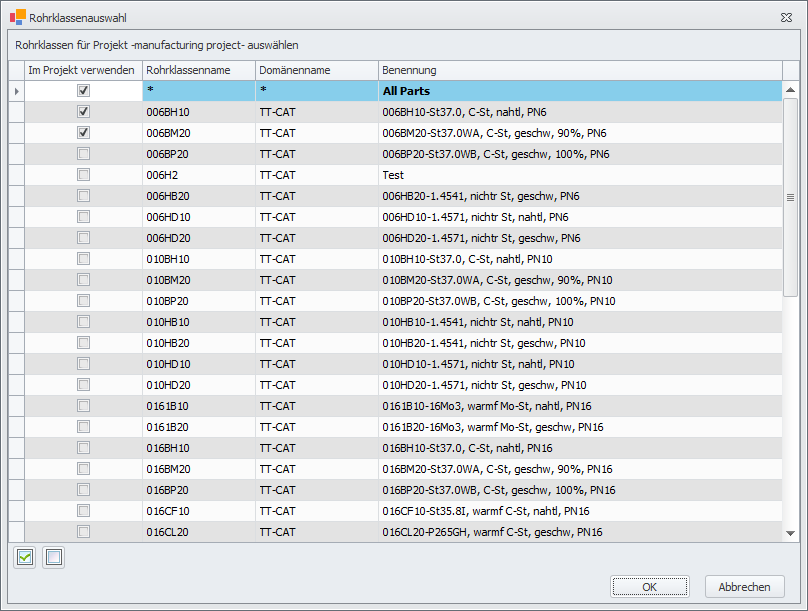

Rohrklassenauswahl

Name	Beschreibung
Im Projekt verwenden	Checkbox, falls die Rohrklasse in dem Projekt verwendet werden soll
Rohrklassenname	Name der Rohrklasse
Domänenname	Name der zugehörigen Domäne
Benennung	Weitere Informationen der Rohrklasse

Bei der Zuweisung werden im Rohrklassenauswahldialog alle Rohrklassen angehakt, die im Projekt verwendet werden sollen. Mit OK wird die Einstellung des Dialogs in das Projekt übernommen.

Sollen im Projekt keine Rohrklassen verwendet werden, muss hier mindestens die Default-Rohrklasse eingetragen werden!

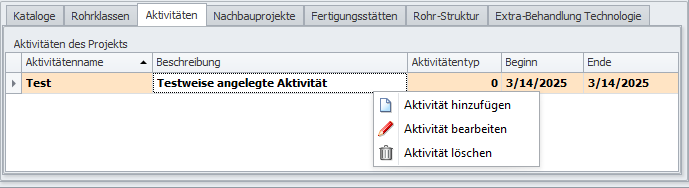

3.2.3 Aktivitäten

Aktivitäten dienen zur Terminsteuerung von Isometrien und Fertigungseinheiten. Datentechnisch sind „Aktivitäten“ lediglich der Name für ein Terminfenster, in dem eine Fertigungseinheit zu fabrizieren ist. Die Termine für die Aktivitäten werden im Allgemeinen außerhalb des PIPEFAB-Systems geplant und in PIPEFAB lediglich mitgeteilt. Aktivitäten werden bei der Isometriekonstruktion der Isometrie oder den Fertigungseinheiten zugewiesen und werden damit zu einer Eigenschaft der Fertigungseinheit zur Steuerung der termingerechten Fertigungsplanung.

Aktivitäten

Name	Beschreibung
Aktivitätenname	Name der Aktivität
Beschreibung	Beschreibung der Aktivität
Aktivitätentyp	Art der Aktivität
Beginn	Datum des Anfangs
Ende	Datum des Endes
Erzeugt	Datum der Erstellung
Erzeugt durch	Name des Erstellers
Netzplan-Knotenname	Name des Netzplan Knotens

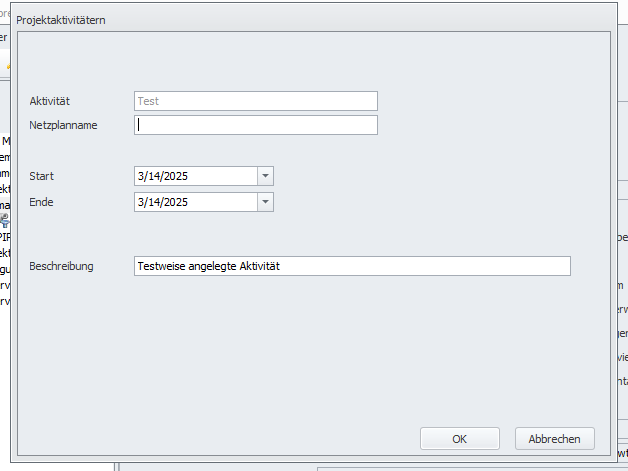

Aktivitäten können manuell gepflegt werden.

3.2.4 Nachbauprojekte

Nachbauprojekte

Name	Beschreibung
Nachbauprojektname	Name des Nachbauprojekts
Beschreibung	Beschreibung des Projekts
Erzeugt	Datum der Erstellung
Erzeugt durch	Name des Erstellers

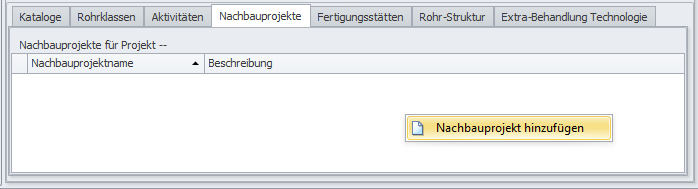

Die Thematik der Nachbauprojekte beschreibt eine Automatik in PIPEFAB, mit der alle Isometrien des Hauptprojektes beim Speichern jeweils immer auch gleich auf die Nachbauprojekte verteilt werden.

Die Struktur der Nachbauprojekte ist in der Projektdefinition vorzubereiten.

Nachbauprojekte sind eine Spezialität der Werftindustrie. Gelegentlich werden Schiffe in Serie gebaut. Wesentlich bei einem solchen Serienbau ist jedoch, dass wegen der langen Laufzeiten die Schiffe nicht exakt gleich sind. In Nachfolgebauten werden oft Konstruktionen optimiert und nachbearbeitet oder schlicht sind Komponenten nicht mehr verfügbar und müssen durch gleichwertige andere ersetzt werden.

Der Typ des ersten Projektes ist „Hauptprojekt“

Die Nachbauprojekte müssen über dieselbe Projekt-Baumstruktur verfügen, wie das Hauptprojekt. Zum Anlegen der geplanten Nachbauprojekte verwendet man daher am besten das entsprechende Kommando, das beim Anlegen jeweils die gesamte Projektstruktur aus einem bestehen Projekt kopiert.

Nachbauprojekte müssen zunächst als solche in der Datenbank angelegt worden sein. Sie können dann mit dieser Funktion dem Hauptprojekt zugewiesen werden.

Nach dieser Vorbereitung können in IsoInput die Isometrien erzeugt werden.

Damit die Verteilung auf die Nachbauprojekte erfolgt, muss der Haken bei „Konstrukteur fertig“ gesetzt sein.

Die Isometrie wird in das Hauptprojekt gespeichert. Sie ist dann normal in der Rohrübersicht des Projekts inspizierbar. Die Kopie des Nachbauprojektes erfolgt automatisch.

Isometrien in Nachbauprojekten können nachträglich verändert werden, ohne die Hauptisometrie zu berühren. Eine nachträgliche Änderung im Hauptprojekt wird jedoch eine Änderung im Unterprojekt wieder überschreiben.

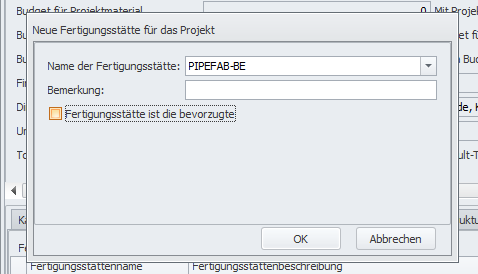

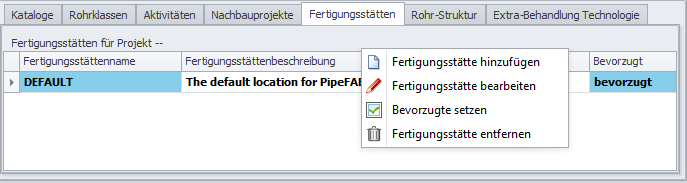

3.2.5 Fertigungsstätten

Fertigungsstätten sind die Orte, an denen die Fertigungseinheiten der Isometrien vorgefertigt werden. Für die jeweilige Fertigungsstätte werden die Ergebnisse der Isometrien erzeugt. In der Grundausstattung unterstützt PIPEFAB für die Ergebnisgenerierung eine Fertigungsstätte. Optional können weitere Fertigungsstätten hinzugefügt werden.

Fertigungsstätten

Name	Beschreibung
Fertigungsstättenname	Name der Fertigungsstätte
Fertigungsstättenbeschreibung	Beschreibung der Fertigungsstätte
Bevorzugt	Einstellung, falls Fertigungsstätte bevorzugt ist
Bemerkung	Weitere Anmerkungen
Erneuert	Checkbox, falls die Fertigungsstätte erneuert worden ist

Jedes Projekt muss mindestens eine Fertigungsstätte zugewiesen haben. Von den zugewiesenen Fertigungsstätten muss eine als „bevorzugt“ gekennzeichnet sein. Mit der Speicherung von IsoInput werden die Ergebnisse zunächst immer für diese Fertigungsstätte erzeugt, sofern nicht explizit für eine andere gerechnet wird.

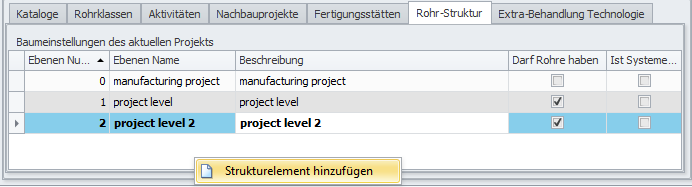

3.2.6 Rohrstruktur

Die Rohrstruktur beschreibt den Baum, der sich ähnlich wie die Verzeichnis-Struktur im Windows-Dateisystem verhält.

Rohrstruktur

Name	Beschreibung
Ebenen Nummer	Nummer der Rohr Ebene
Ebenen Name	Name der Ebene
Beschreibung	Beschreibung der Ebene
Darf Rohre haben	Checkbox, falls die Ebene Rohre haben darf
Ist Systemebene	Checkbox, falls es sich um die Systemebene handelt

Anders als im Datei-System wird in PIPEFAB die Verwendung der Ebenen durch den Systemverwalter vorgegeben. Diese absichtliche Einschränkung der Isometrie-Konstrukteure soll den Wildwuchs in der Datenspeicherung verhindern und so in eine geordnete Struktur des Projektes führen.

Die Deklaration der Rohrstruktur ist obligatorisch.

(Da bereits drei Rohrstrukturen mit der Ebenen Nummer null, eins und zwei im Beispiel existieren, bekommt eine neue Rohrstruktur automatisch die Nummer drei verwiesen)

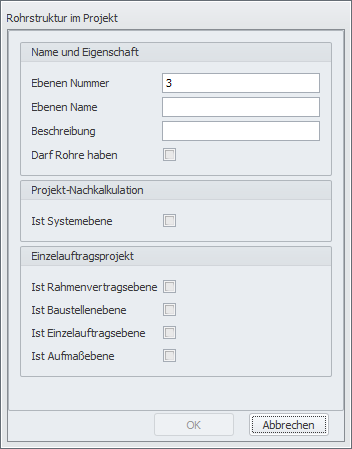

Name und Eigenschaft

Name	Beschreibung
Ebenen Nummer	Nummer der Ebenenhöhe. Die Nummern müssen lückenlos durchnummeriert sein.
Ebenen Name	Name der Ebene, z.B. „System“. Legt ein Anwender im Isoinput dann einen Knoten auf der System-Ebene an, könnte er z.B. „Kraftstoff“, „Abgas“, „Feuerlöschung“ oder „Tankheizung“ heißen.
Beschreibung	Klartextbeschreibung für den Anwender
Darf Rohre haben	Legt fest, ob der Anwender auf dieser Ebene Isometrien speichern darf. Sinnvollerweise muss mindestens die unterste Ebene (größte Ebenennummer) hier angehakt sein.

Projekt-Nachkalkulation

Name	Beschreibung
Ist Systemebene	Für die Nachkalkulation durch „Project-Review“

Einzelauftragsprojekt

Name	Beschreibung
Ist Rahmen-vertragsebene	Szenario Einzelaufträge
Ist Baustellenebene	Szenario Einzelaufträge
Ist Einzelauftragsebene	Szenario Einzelaufträge
Ist Aufmaßebene	Szenario Einzelaufträge

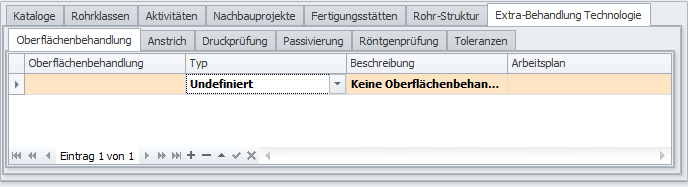

3.2.7 Extra-Behandlung-Technologie

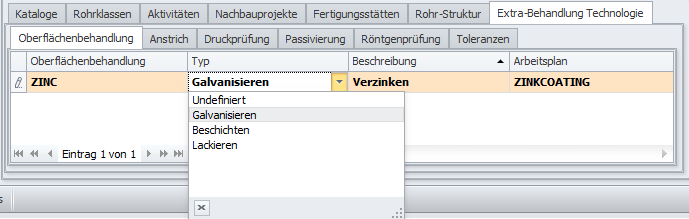

Mit diesen Listen werden dem Projekt Technologien zugewiesen, für die es in Isoinput Entsprechungen in den Kopfdatenfeldern gibt.

Extra-Behandlung Technologie

Name	Beschreibung
Oberflächenbehandlung	Verwendete Oberflächenbehandlung
Typ	Art der Oberflächenbehandlung
Beschreibung	Informationen bezüglich der Oberflächenbehandlung
Arbeitsplan	Beigefügter Arbeitsplan
Farbe	Farbe der Oberfläche

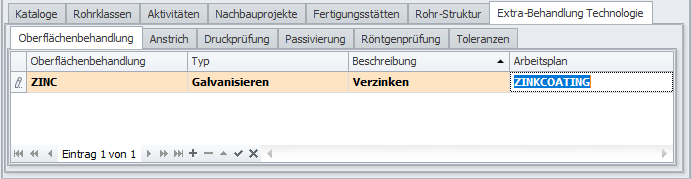

Die Struktur dabei ist immer ähnlich: Der Eintrag hat einen Namen, einen Typ und eine Klartextbeschreibung sowie einen Arbeitsplan für die Arbeitszeitberechnung.

Name, Typ und Beschreibung sind lediglich informell für die Kopfdaten. Der Arbeitsplan wird zur Arbeitszeitberechnung (siehe Kapitel „Arbeitszeitberechnung“) verwendet.

Der Aufbau dieser Sektion ist derselbe. Die einzelnen Bereiche sind durch das Anklicken des Feldes bearbeitbar und der Typ ist durch eine Drop-down Funktion auswählbar.

Genau nach diesem Beispiel, kann man den Anstrich, die Druckprüfung, die Passivierung, die Röntgenprüfung und die Toleranzen anpassen.

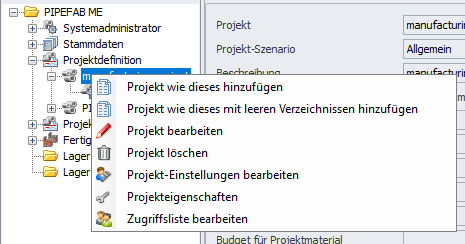

4 Weitere Projekt-Funktionen

4.1 Projekt wie dieses hinzufügen

Es wird ein neues Projekt erzeugt, das dieselben Detail-Informationen hat, wie das aktuelle Projekt. Die Projektkopfdaten für das neue Projekt werden manuell eingegeben.

4.2 Projekt wie dieses mit leeren Verzeichnissen hinzufügen

Wie Schritt 1.3.1, jedoch kommen auch die ausgeführten Knoten der Verzeichnisse hinzu. Isometrien werden dabei nicht kopiert.

4.3 Projekt bearbeiten

In dem Bereich „Projekt bearbeiten“ können bereits existierende Projekte bearbeitet werden.

4.4 Projekt löschen

Löschen des Projektes mit allen enthaltenen Isometrien. Die Löschung eines Projektes erfolgt als Löschung der Einträge aus der Datenbank und kann nicht zurückgenommen werden.

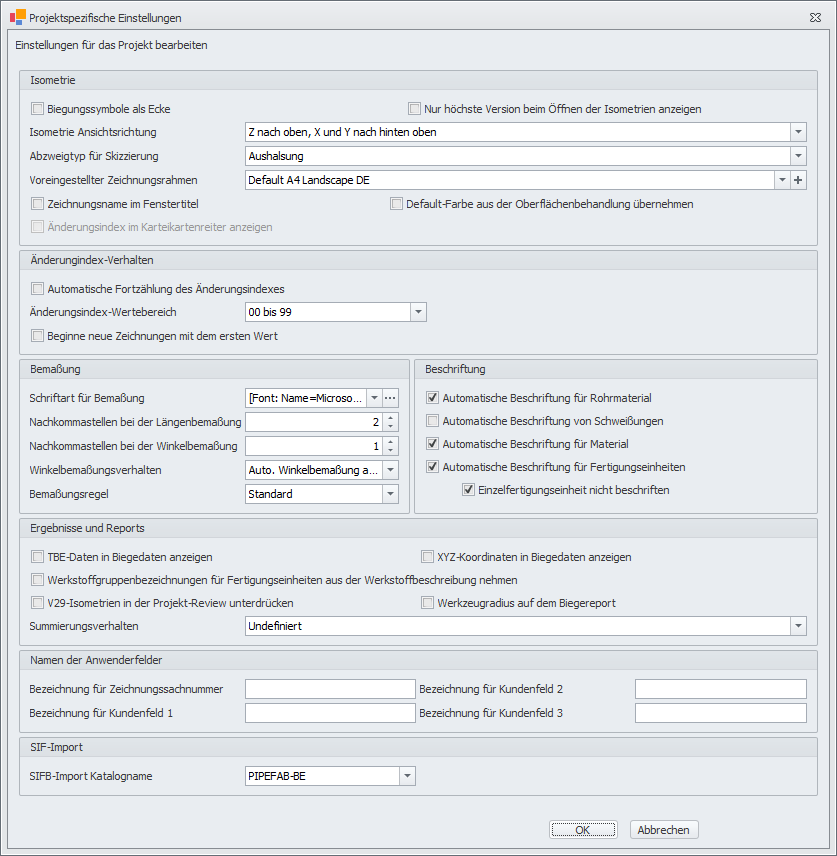

4.5 Projekt-Einstellungen bearbeiten

Isometrie

Name	Beschreibung
Biegungssymbol als Ecke	In der Isometrie wird die Biegung als Ecke dargestellt, voreingestellt ist ein runde Biegung
Nur höchste Version beim Öffnen der Isometrie anzeigen	Beim Öffnen der Isometrie wird nur die höchste Version angezeigt, voreingestellt werden alle Versionen zur Auswahl angezeigt
Isometrie Ansichtsrichtung	Art der Ausrichtung der Isometrie Ansicht
Abzweigetyp für Skizzierung	Beim Skizzieren einer Isometrie werden Abzweigtypen vorgewählt – T-Stück – Aushalsung – Ausbrand
Voreingestellter Zeichnungsrahmen	Legt den Zeichnungsrahmen für das Projekt fest, Zeichnungsrahmen können mit dem Report-Access-Manager eingestellt werden
Zeichnungsnamen im Fenstertitel	Der zeichnungsrahmen wird im Isoinput-Fenstertitel mit angezeigt
Defaultfarbe aus der Oberflächenbehandlung übernehmen	Die Farbe in der Extra-BehandlungTechnologie wird in die Isoinput-Kopfdaten übernommen
Änderungsindex im Karteikartenreiter mit anzeigen	der Änderungsindex wird beim Öffnen einer Isometrie mit angezeigt

Änderungsindex-Verhalten

Name	Beschreibung
Automatische Fortzählung des Änderungsindexes	Der Änderungsindex wird automatisch fortgezählt, voreingestellt ist die manuelle Eingabe
Änderungswertebereich	00-99 AA-ZZ
Beginne neue Zeichnung mit dem ersten Wert	Wenn innerhalb eines Projektes wieder mit dem ersten Wert des Änderungsindexes begonnen werden soll

Bemaßung

Name	Beschreibung
Schriftart für Bemaßung	Es können unterschiedliche Bemaßungsschriftsätze ausgewählt werden
Nachkommastellen bei Längenbemaßung	Nachkommastellen
Nachkommastellen bei Winkelbemaßung	Nachkommastellen
Winkelbemaßungsverhalten	Art der Winkelbemaßung
Bemaßungsregel	Standard: allgemeine Bemaßung nur Rohre: Bemaßung wird nur für Rohre ohne Komponenten angewendet Hydraulikabzweig: für HE, es wird von Hydraulikabzweig zu Hydraulikabzweig bemaßt

Beschriftung

Name	Beschreibung
Automatische Beschriftung für – Rohrmaterial – Schweißungen – Material – Fertigungseinheiten Einzelfertigungseinhgeit nicht beschriften	Auf der Isometrie wird nach „automatisch Beschriften“ zusätzlich zur Bemaßung beschriftet: – das Rohrmaterial – Positionsnummern – Fertigungseinheiten

Ergebnisse und Reports

Name	Beschreibung
TBE-Daten in Biegedaten anzeigen	(hier Bilder der Biegedaten)
XYZ-Koordinaten in Biegedaten anzeigen	(hier Bilder der XYZ-Koordinaten)
Werkstoffgruppenbezeichnung für Fertigungseinheiten aus der Werkstoffbeschreibung nehmen	Unter dem Knoten Werkstoffe können Werkstoffgruppen mit verschiedenen Werkstoffen als Gruppe zusammengefasst werden. Diese Gruppe wird mit angezeigt.
V29-Isometrien in der Projekt-Review unterdrücken	Aus der 2.9 importierte Isometrien werden bei der Projekt-Review nicht berücksichtigt
Werkzeugradius auf dem Biegereport	Der Werkzeugradius wird auf dem Biegereport mit angezeigt
Summierungsverhalten	Unterscheidung zwischen Versionen und Revisionen beim Öffnen einer Isometrie Undefiniert: es werden alle Isometrien angezeigt Nur die höchste Version: es wird nur die höchste Version der Isometrie angezeigt ohne Berücksichtigung von Revisionen –> die Isometrie wird nur einmal angezeigt Höchste Version aller Revisionen: es wird jeweils die höchste Version aller Revisionen angezeigt –> die Isometrie kann vielfach angezeigt werden Höchste Version der höchsten Revision: pro Revision wird nur die höchste Version angezeigt –> die Isometrie kann mehrfach angezeigt werden

Name der Anwenderfelder

Name	Beschreibung
Bezeichnung für Zeichnungssachnummer	Besondere Kennzeichnungen der Anwender
Bezeichnung für Kundenfelder	Besondere Kennzeichnungen der Anwender

SIF-Import

Name	Beschreibung
SIFB-Import Katalogname	Bei dem Import der Isometrien aus der V 2.9 muss ein Katalog angegeben werden, der die gleichen Artikelnummern aufweist wie in der 2.9

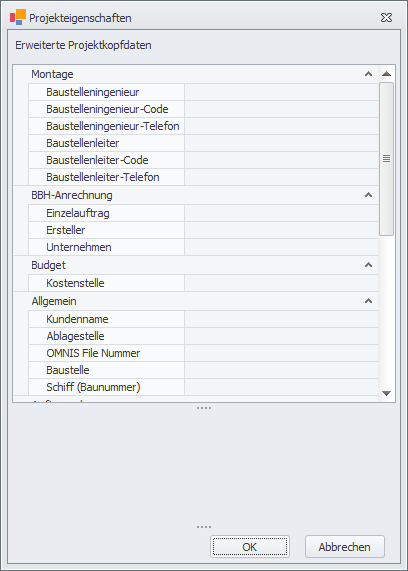

4.6 Projekteigenschaften

Projekteigenschaften sind informell und haben keinen funktionellen Einfluss auf das PIPEFAB-System. Sie können anwenderspezifisch auf Reports und andere Ausgaben konfiguriert werden.

4.7 Zugriffsliste bearbeiten

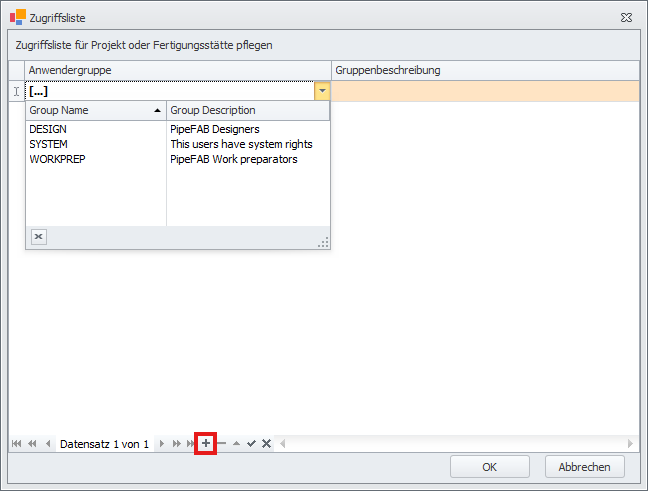

In der Zugriffsliste wird festgelegt, welche Anwendergruppen auf das Projekt zugreifen dürfen. Hat das Projekt keine Zugriffsliste, ist es offen für alle Anwender.

Über das „+“ einen neuen Anwendergruppe hinzufügen und Zugriffe erteilen.

5 Projektkomponenten

5.1 Komponenten

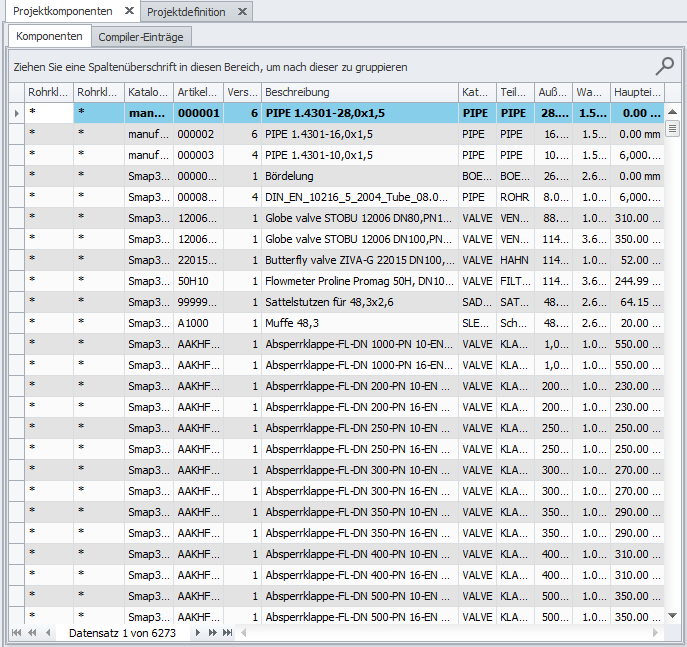

Projektkomponenten sind die Liste aller im Projekt verwendbaren Teile.

Aus Gründen der Datenbank-Performance werden die Einträge der Kataloge entlang der im Projekt festgelegten Rohrklassen in einen Projektkatalog übernommen. Nach jeder Änderung in den Stammkatalogen muss der Projekt-Katalog neu erzeugt werden.

Isoinput sucht bei der Konstruktion der Isometrien die zu verwendenden Teile im Projektkatalog.

Die Zusammenstellung des Projektkatalogs wird gestartet mit

Es läuft dann bis zu einigen Minuten ein Prozess, der die Komponenten im neuen Katalog zusammenfasst.

Spaltenauswahl

Name	Beschreibung
Rohrklassendomäne	Zugehörige Rohrklassendomäne
Rohrklassen-Name	Name der Rohrklasse
Katalogname	Name des zugehörigen Kataloges
Artikelnummer	Nummer des zugehörigen Artikels
Versionsnummer	Versionsnummer des Eintrags
Beschreibung	Weitere Informationen
Kategorie in Isoinput	Art der Kategorie in Isoinput
Teiletyp	Art des Teils
Außendurchmesser 1	Außendurchmesser Länge
Außendurchmesser 2	Außendurchmesser Länge
Außendurchmesser 3	Außendurchmesser Länge
Außendurchmesser 4	Außendurchmesser Länge
Wanddicke 1	Wanddicke Seite 1
Wanddicke 2	Wanddicke Seite 2
Wanddicke 3	Wanddicke Seite 3
Wanddicke 4	Wanddicke Seite 4
Haupteinbaulänge	Länge des Haupteinbaus
Anschlusstyp 1	Anschlusstyp des ersten Anschlusses
Anschlusstyp 2	Anschlusstyp des zweiten Anschlusses
Anschlusstyp 3	Anschlusstyp des dritten Anschlusses
Anschlusstyp 4	Anschlusstyp des vierten Anschlusses
Erzeugt	Datum der Erstellung
Erzeugt durch	Name des Erstellers
Gruppentyp	Zugehörige Gruppe
Installationsgruppe	Zugehörige Installationsgruppe
Ist Abzweig	Checkbox, falls es sich um ein Abzweigteil handelt
Ist Dichtung	Checkbox, falls es sich um ein Dichtungsteil handelt
Ist Ecke	Checkbox, falls es sich um ein Eckteil handelt
Ist Exzentrisch	Checkbox, falls es sich um ein exzentrisches Teil handelt
Ist Gerade	Checkbox, falls es sich um ein gerades Teil handelt
Ist Rohr	Checkbox, falls es sich um ein Rohr handelt
Ist T-Stück (90°)	Checkbox, falls es sich um ein 90° T-Stück handelt
Ist T-Stück (nicht 90°)	Checkbox, falls es sich um ein T-Stück handelt, welches nicht 90° ist
Katalogversion	Versionsnummer des Katalogs
MRP-Code	Material Ressource Planning Code
Nenndruck	Nenndruck des Teils
Nennweite 1	Nennweite des Teils
Nennweite 2	Nennweite des Teils
Nennweite 3	Nennweite des Teils
Nennweite 4	Nennweite des Teils
Nicht platzierbar	Checkbox, falls das Teil nicht platzierbar ist
Norm	Art der Norm für das Teil
Schablonenname	Name der zugehörigen Schablone
Versionstext	Weitere Informationen für diese Version
Werkstoffnummer	Werkstoffnummer der verwendeten Werkstoffe
Zertifizierung	Zertifizierung für das Teil

5.2 Compiler Einträge
