1 Allgemeines
2 Fertigungsaufträge
Die Erstellung von Fertigungsaufträgen für die Rohrvorfertigung ermöglicht die für die Fertigung notwendige Optimierung des Werkstattdurchlaufes. Ein Fertigungslos ist ein Arbeitspaket, das aus mehreren Fertigungseinheiten zusammengestellt werden kann. Fertigungsaufträge sind Aufträge an der Werkstatt zur Fertigung einer Menge von Fertigungseinheiten.
Die Fertigungsaufträge ermöglichen die Einsicht der Fertigungsdaten in der Rohrwerkstatt. Diese Fertigungsdaten werden den Arbeitsplätzen in der Fertigung durch sogenanten Piloten-Applikationen zur Verfügung gestellt. Die Piloten stellen die Grundlage der papierlosen Fertigung dar.
Aktuell stehen Piloten für folgende Arbeitsplätze zur Verfügung:
- Zuschneiden (sägen, brennen)
- Beschriften
- Biegen
- Abzweiger (aushalsen, ausbrennen)
- Messen
- Ablängen und Entgraten
- Endenbearbeitung
- Kommissionieren
- Montieren
- Schweißen
Mit der Erzeugung der Fertigungsaufträgen werden die zuvor von PIPEFAB erzeugten Ergebnisse in den Zusammenhang des Fertigungsloses kopiert und neu organisiert. Die Zusammenstellung eines Fertigungsloses setzt also immer voraus, dass die Konstruktion der Isometrie fertig ist. Das muss durch den Konstrukteur mit einem Häkchen in der entsprechenden Checkbox angezeigt werden.
Rohre, die in ein Fertigungsauftrag übernommen wurden, dürfen anschließend durch Isoinput nicht mehr modifiziert werden, ohne dass zusätzlicher Aufwand entsteht.
2.1 Fertigungsaufträge erstellen
2.2 Parameter der Fertigungsaufträge

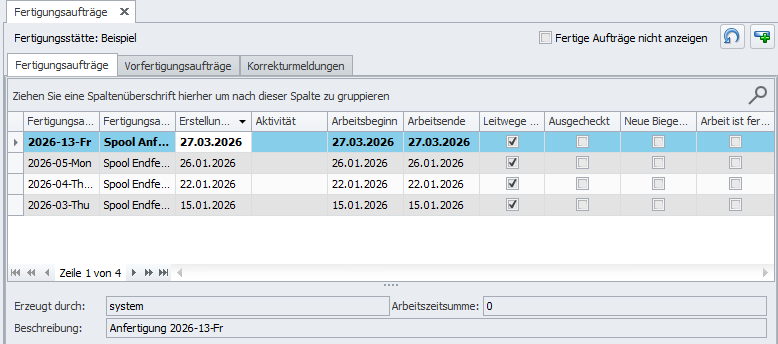

Der Bereich der Fertigungsaufträge hat verschiedene Sektionen, in welchen verschiedene Informationen eingesehen werden können, bzw. verschiedene Optionen eingestellt werden.
Spaltenauswahl
| Name | Beschreibung |
|---|---|
| Fertigungslosname | Name des Fertigungsauftrags. Der Name wird als Default-Vorgabe aus dem aktuellen Tagesdatum erzeugt. Das Format ist Jahr-Kalenderwoche-Wochentag (YYYY-WW-DD). Der Name ist frei festlegbar, muss jedoch pro Fertigungsstätte in der Datenbank eindeutig sein. |
| Fertigungslostyp | Typ des Fertigungsauftrags: Anfertigung für die Vorfertigung Montage Bord- oder Baustellen-Montage sonstiges |
| Beschreibung | Klartextbeschreibung frei eingebbar |
| Erstellungsdatum | Datum der Auftragerstellung |
| Erzeugt durch | Name des Auftragserstellers (nur lesen) |
| Status | Status des Fertigungsauftrags (Aktiv, Fertig) |
| Projekt | Projekt für den Auftrag , wenn der Auftrag projektrein organisiert ist |
| Aktivität | Aktivität für der Auftrag , wenn der Auftrag projektrein organisiert ist |
| Arbeitsbeginn | Geplanter Arbeitsbeginn (Default-Wert wird aus der Aktivität übernommen) |
| Arbeitsende | Geplantes Arbeitsende (Default-Wert wird aus der Aktivität übernommen) |
| Hat Biegedaten | Das Fertigungslos hat Fertigungseinheiten mit Biegedaten (nur lesen) |
| Ist Modifiziert | Das Fertigungslos enthält Fertigungseinheiten, die nach der Loserstellung durch Isoinput neu gespeichert wurden (nur lesen). |
| Zuschnittsoptimierung ausführen | Bei der Loserstellung wurde eine Zuschnittsoptimierung auf die Lieferlängen der Rohrhalbzeuge durchgeführt (Vorgabe bei der Loserstellung). |
| Neue Biegedaten | Das Los hat Fertigungseinheiten, bei denen nach der Loserstellung die Biegestammdaten modifiziert wurden (nur lesen). |
| Fertigungslos neu berechnen | Das Fertigungsauftrag muss nach einer manuellen Änderung neu berechnet werden. |
| Arbeit ist fertig | Alle Arbeiten der Fertigungseinheiten sich fertiggemeldet. (nur lesen) |
| Leitwege OK | Checkbox, falls alle Leitwege in Ordnung sind |
| Ausgecheckt | Checkbox, falls Fertigungsauftrag abgeschlossen ist |
| Fertigungslos neu berechnen | Checkbox, falls Fertigungsauftrag neu berechnet werden muss |
2.2.1 Detaildaten
Bei den Detaildaten handelt es sich um einzelne Informationen oder Bauteile der Fertigungsaufträge unten auf der Seite der Fertigungsaufträge.
Hier werden Informationen zu den zugehörigen Fertigungseinheiten angezeigt.

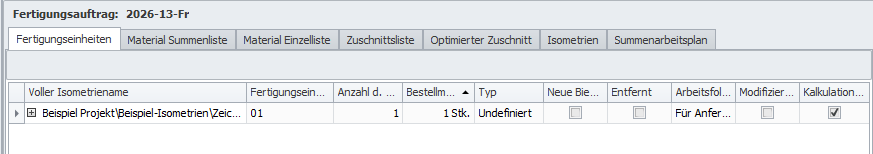

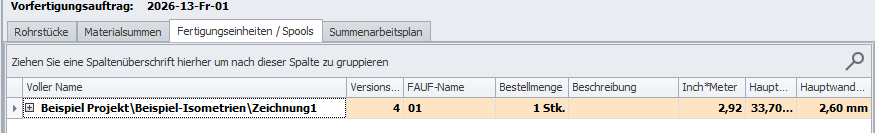

Fertigungseinheiten
| Name | Beschreibung |
|---|---|
| Voller Isometriename | Name der Isometrie |
| Fertigungseinheit | Name der Fertigungseinheit |
| Versionsnummer | Versionsnummer der Isometrie |
| Änderungsindex | Änderungsindex der Isometrie |
| Arbeitsfolgenstatus | Derzeitiger Arbeitsschritt der Fertigungseinheit |
| Bestellmenge | Anzahl der zu fertigenden Fertigungseinheiten |
| Beschreibung | Klartextbeschreibung der Fertigungseinheit aus der Isometrie |
| Bemerkung | Weitere Anmerkungen |
| Arbeitszeitsumme | Insgesamt benötigte/ aufgebrachte Arbeitszeit |
| Anstrich-Code | Identifikationscode für den Anstrich |
| Anstrich-Typ | Art der Beschichtung auf den Bauteilen |
| Einbauort | Ort, an welchem Fertigungseinheit eingebaut wird |
| Erstellungsdatum | Erstellungsdatum der Isometrie |
| Erzeugt durch | Erzeuger der Isometrie |
| Entfernt | Checkbox, falls Fertigungseinheit schon entfernt wurde |
| Fertigungseinheit-Typ | Art der Fertigungseinheit |
| Farbe | Ausgewählte Farbe für die Fertigungseinheit |
| Haupt-Außendurchmesser | Berechnet aus der Isometrie: Größter Außendurchmesser eines in der Fertigungseinheit verwendeten Rohres |
| Haupt-Wanddicke | Berechnet aus der Isometrie: Wanddicke des oben ermittelten Rohres |
| Inch*Meter | Kennzahl der Fertigungseinheit: Durchmesser im Inch mal Länge in Meter |
| Ist gültig | Ist gültig |
| Ist modifiziert | Fertigungseinheit gehört zu einer Isometrie, die nach der Erzeugung des Fertigungsloses neu gespeichert wurde. |
| Kalkulation OK | Checkbox, falls die Kalkulation in Ordnung ist |
| Modifizierte übernehmen | Zu übernehmen nach der Modifikation |
| Oberflächen-behandlung | Feldinhalt der Fertigungseinheit aus der Isometrie |
| Oberflächenplan | Feldinhalt der Fertigungseinheit aus der Isometrie |
| Scopelink fertig | Checkbox, falls die Messungen durch Scopelink fertig sind |
| System | Feldinhalt der Fertigungseinheit aus der Isometrie |
Die Material Summenliste fasst alle verwendeten Materialen für den ausgewählten Auftrag zusammen.

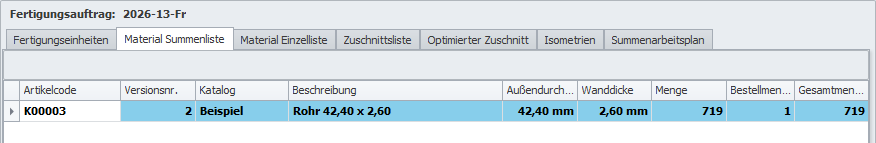

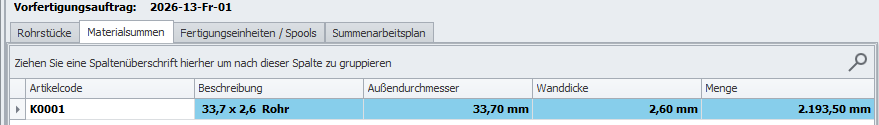

Material Summenliste
| Name | Beschreibung |
|---|---|
| Artikelcode | Identifikation eines Teils im Rohrkatalog |
| Versionsnummer | Versionsnummer des Teils im Rohrkatalog |
| Katalog | Name des Rohrkatalogs |
| Beschreibung | Beschreibungstext des Teils im Rohrkatalog |
| Außendurchmesser | Außendurchmesser des Teils/Rohrs im Rohrkatalog |
| Wanddicke | Wandddicke des Rohres im Rohrkatalog |
| Gesamtmenge | Berechnete Bedarfsmenge des Teils innerhalb dieses Fertigungsloses |
| Bestellmenge | Anzahl der Fertigungseinheiten/Spools |
| Gewicht | Gewichtssumme im Fertigungslos aus der entsprechenden Spalte aus dem Rohrkatalog |
| Ist Material | Teil wird als bestellbares Material geführt |
| Ist Sohn | Teil kommt über eine Vater-Sohn-Beziehung in die Liste |
| Menge | Ausgeführte Menge |
| Mengeneinheit | Mengeneinheit (mm oder Stück) |
| Nennweite | Nennweite des Teils aus dem Rohrkatalog |
| Sohn-Anzahl | Anzahl über die Vater-Sohn-Beziehung |
Der nächste Bereich der Material Einzelliste gibt vereinzelt Informationen zu den verwendeten Materialen an.

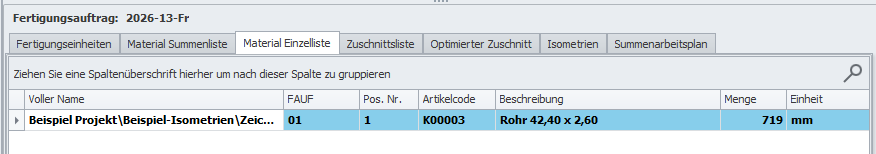

Material Einzelliste
| Name | Beschreibung |
|---|---|
| Voller Name | Name der Isometrie |
| Fertigungseinheit | Name der Fertigungseinheit |
| Positions Nummer | Positionsnummer des Teils auf der Isometrie |
| Artikelcode | Artikel-ID des Teils im Rohrkatalog |
| Beschreibung | Benennung des Teils im Rohrkatalog |
| Menge | Menge aus der Isometrie |
| Einheit | Einheit zur Menge |
| Bestellmenge | Bestellmenge im Fertigungslos |
| Einbauort | Ort, an welchem Fertigungslos/Material eingebaut werden soll |
| MRP-Code | Materialnummer (etc.) für das MRP-System in Schnittstellen zur Materialbeschaffung |
| System | System der Isometrie |
| Versionsnummer | Versionsnummer der Isometrie |
Die Zuschnittsliste zeigt alle Zuschnitte und deren Parameter in dem Fertigungsauftrag.

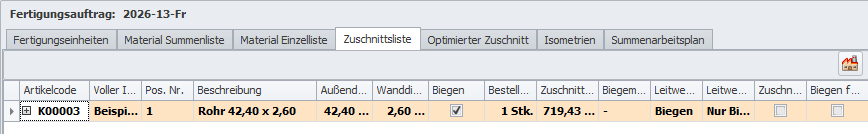

Zuschnittsliste
| Name | Beschreibung |
|---|---|
| Artikelcode | Artikel-ID des Teils im Rohrkatalog |
| Voller Isometriename | Name der Isometrie |
| Position Nummer | Positionsnummer des Zuschnitts in der Isometrie |
| Beschreibung | Beschreibungstext des Teils aus dem Rohrkatalog |
| Außendurchmesser | Außendurchmesser des Rohres aus dem Rohrkatalog |
| Wanddicke | Wanddicke des Rohres aus dem Rohrkatalog |
| Biegen | Das Rohr muss gebogen werden |
| Bestellmenge | Bestellmenge des Rohres im Fertigungslos |
| Zuschnittslänge | Berechnete Zuschnittslänge des Rohres |
| Biegemaschine | Ausführende Biegemaschine, wenn das Rohr zu biegen ist |
| Leitwegsname | Name des Leitweges |
| Leitwegsbeschreibung | Kurzbeschreibung des Leitweges. |
| Zuschnitt fertig | Kennzeichnung für den Vollzug des Zuschnitts |
| Biegen fertig | Kennzeichnung für den Vollzug des Biegens |
| Beschriftung fertig | Checkbox, falls die Beschriftung abgeschlossen ist |
| Fertigungseinheit-Name | Name der Fertigungseinheit in der Isometrie |
| Hat Abzweig | Das Rohr muss auf die Abzweig-Anlage |
| Katalogname | Name des Rohrkatalog, aus dem das Rohr verwendet wurde |
Bei dem Optimierten Zuschnitt werden ideale Zuschnitte für den Auftrag angezeigt.

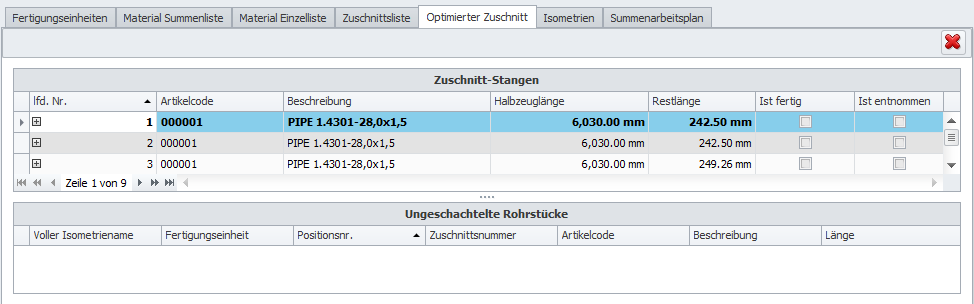

Optimierter Zuschnitt
Zuschnitt-Stangen
| Name | Beschreibung |
|---|---|
| lfd. Nummer | Laufende Nummer aus der Behandlung in der Zuschnittsoptimierung |
| Artikelcode | Artikel-ID des Teils im Rohrkatalog |
| Beschreibung | Beschreibungstext des Zuschnitts aus dem Rohrkatalog |
| Halbzeuglänge | Länge des Halbzeugs. Diese Länge kommt bei Verwendung einer Schnittstelle zu einem Halbzeuglager aus der Lagerverwaltung. Andernfalls wird sie aus dem entsprechenden Feld aus dem Rohrkatalog übernommen. |
| Restlänge | Übrig gebliebene Länge nach dem Zuschnitt |
| Ist fertig | Kennzeichnung für den Vollzug des Zuschnitts |
| Ist entnommen | Kennzeichnung für die Entnahme aus dem Lager (relevant für die Schnittstelle zur Lagerverwaltung) |
| Chargenname | Name der vorliegenden Charge |
| DN | Nennwert der Stangen |
| Fertigstellung | Zeit der Fertigstellung |
| Lagerfach | Kennzeichen des Lagerfachs, in welchem Stangen niedergebracht werden |
| Lager-Referenz | Kennzeichnung des Teiles in dem Lager |
| Modifiziert | Checkbox, falls Stangen modifiziert sind |
| OD | Außendurchmesser der Stangen |
| Störungstext | Text bei Störungsmeldungen vom Zuschnittsarbeitsplatz |
| Thickness | Dicke der Stangen |
| Zuschnitte | |
| lfd. Nummer | Laufende Nummer der Zuschnitte |
| Zuschnittsnummer | Zyklische Zuschnittsnummer |
| Isometriename | Name der vorliegenden Isometrie |
| Fertigungseinheit-Name | Name der Fertigungseinheit in der Isometrie |
| Zuschnittslänge | Berechnete Länge des Zuschnitts |
| Chargenname | Name der vorliegenden Charge |
| Biegen | Das Rohr ist zu Biegen |
| Signierungstext | Text, der auf den Zuschnitt zu drucken ist |
| Auftragszähler | Zählung der Fertigungsaufträge |
| Bar-Code | Bar-Code des Auftrags |
| Hat Abzweig | Checkbox, falls Zuschnitt Abzweiger hat |
| Is Ready | Checkbox, falls Zuschnitt bereit ist |
| Isometrie-Benennung | Weitere Benennung der Isometrie |
| Ist Abzweig | Checkbox, falls es sich um einen Abzweiger handelt |
| Ist Reststück | Checkbox, falls es sich um ein Reststück handelt |
| Seriennummer | Seriennummer des Rohres im Fertigungsauftrag (relevant für automatische Beauftragung von Fertigungslosen durch das ERP-System) |
Ungeschachtelte Rohrstücke
| Name | Beschreibung |
|---|---|
| Voller Isometriename | Vollständiger Name der Isometrie |
| Fertigungseinheit | Name der Fertigungseinheit |
| Positionsnummer | Nummer, nach welcher die Rohrstücke abgearbeitet werden |
| Zuschnittsnummer | Nummer, nach welcher die Rohrstücke zugeschnitten werden |
| Artikelcode | Vorliegender Artikelode |
| Beschreibung | Beschreibung der Rohrstücke |
| Länge | Gesamtlänge der Rohrstücke |
| Außendurchmesser | Außendurchmesser der Rohrstücke |
| Biegen | Checkbox, falls Rohrstücke gebogen werden sollen |
| Firma | Firma für welche die Rohrstücke angefertigt werden |
| Hat Abzweig | Checkbox, falls Rohrstück Abzweiger hat |
| Isometrieauftragsnummer | Auftragsnummer der Isometrie des Rohrstücks |
| Isometriebeschreibung | Beschreibung der Isometrie des Rohrstücks |
| Isometriename | Name der Isometrie des Rohrstücks |
| Ist Abzweig | Checkbox, falls es sich um Abzweiger handelt |
| Nennweite | Nennweite des Rohrstücks |
| Projekt | Zugehöriges Projekt |
| Projektauftragsnummer | Nummer des zugehöriges Projekt |
| Projektbeschreibung | Beschreibung des zugehöriges Projekt |
| Revisions-Index | Anzahl der Revisionen |
| Versionsnummer | Derzeitige Revisions-/Versionsnummer |
| Wanddicke | Wanddicke des Rohrstückes |

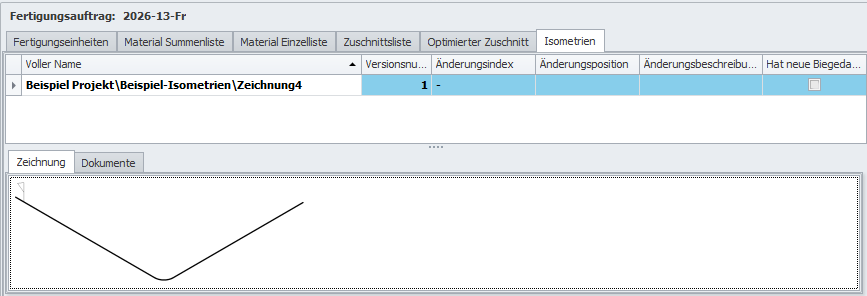

In der Isometrie Sektion können Isometrien und deren Zeichnungen betrachtet werden.
Isometrien
| Name | Beschreibung |
|---|---|
| Voller Name | Voller Name der Isometrie |
| Versionsnummer | Versionsnummer der Isometrie |
| Änderungsindex | Änderungsindex der Isometrie |
| Änderungsposition | Position der Änderung auf der Zeichnung |
| Änderungsbeschreibung | Beschreibung der Änderung |
| Hat neue Biegedaten | Für die verwendeten Rohre wurden nachträgliche neue Biegestammdaten eingegeben, so dass die Isomerie im Fertigungslos neu durchgerechnet werden muss. |
| Aktivität | Aktivität für das Los, wenn das Los projektrein organisiert ist |
| Anstrichtyp | Art der Beschichtung auf den Bauteilen |
| Anwenderfeld 1 | Weitere Informationen durch Anwender |
| Anwenderfeld 2 | Weitere Informationen durch Anwender |
| Anwenderfeld 3 | Weitere Informationen durch Anwender |
| Aufmaß | Aufmaß der Fertigungseinheit |
| Benennung | Weitere Benennung der Isometrie |
| Bestellmenge | Anzahl der zu fertigenden Fertigungseinheiten |
| Blatt-Nummer | Einheitliche Nummerierung der Seite auf welcher sich Isometrie befindet |
| Druckprüfplan | Plan für die Testung der Dichte und Festigkeit |
| Einbauort | Ort, an welchem Bauteil eingebaut werden soll |
| Erzeugt am | Datum, an welchem Isometrie erzeugt wurde |
| Erzeugt durch | Anwender, durch welchen Isometrie erzeugt wurde |
| Farbe | Ausgewählte Farbe für das Bauteil |
| Gesperrt | Checkbox, falls Isometrie gesperrt ist |
| Gesperrt durch | Anwender, durch welchen Isometrie gesperrt wurde |
| Gewicht | Gewicht des Bauteils |
| Identifikationsnummer | Identifikationsnummer der Isometrie |
| Im Fertigungsauftrag | Checkbox, falls sich Isometrie in einem Fertigungslos befindet |
| Import-Dateiname | Name des Dateiimports |
| Konstrukteur | Name des Konstrukteurs |
| Konstruktion fertig | Checkbox, falls Konstruktion fertig ist |
| Konstruktionsdatum | Datum der Konstruktion |
| Legaler Eigentümer | Eigentümer des Bauteils |
| Letzte Modifikation | Datum der letzten Modifikation der Isometrie |
| Letzter Bearbeiter | Name des letzten Bearbeiters der Isometrie |
| Nach Position | Ort nach Position |
| Name | Name der Isometrie |
| Oberflächenbehandlung | Art der Oberflächenbehandlung |
| Oberflächenplan | Plan, welcher bei der Oberflächenbehandlung gefolgt wird |
| Passivator | Ausgewählter Passivator für den Schutz des Bauteils |
| Passivierungsplan | Plan, nach welchem der Einsatz des Passivators eingesetzt wird |
| Prüfdruck | Druck durch welchen das Bauteil auf Dichte und Festigkeit geprüft wurde |
| Rohrklasse | Zugehörige Rohrklasse |
| Rohrnummer | Zugehörige Rohrnummer |
| Röntgenplan | Röntgenplan, nach welchem Bauteil auf Probleme geprüft worden ist |
| Störungspriorität | Stufe der Störungen in der Anlage (falls vorhanden) |
| System | Zugehöriges System |
| Technologie durch | Durch wen werden die Technologien zur Verfügung gestellt |
| Technologie fertig | Checkbox, falls der Technologie Schritt fertig ist |
| Technologiedatum | Datum des letzten Updates der Technologien |
| V29 Konvertiert | Checkbox, falls es sich um eine Isometrie aus dem V29 Katalog handelt |
| Versionstext | Beigefügter Versionstext |
| Von Position | Informationen von der Positon |
2.3 Vorfertigungsaufträge
Bevor Vorfertigungsaufträge angelegt werden können, muss in den Fertigungsstätteneigenschaften, das Fabrikationsszenario auf „Getrennte PoP-und Spool-Anfertigung“ geändert werden. Vorfertigungsaufträge vereinfachen das Erstellen von Fertigungsaufträgen, da viele Informationen im Voraus eingetragen werden und dann bei dem Erstellen von Fertigungsaufträgen
Vorfertigungsaufträge
| Name | Beschreibung |
|---|---|
| Fertigungslosname | Name des Vorfertigungsloses |
| Beschreibung | Beschreibung des Vorfertigungsloses |
| Erzeugungsdatum | Datum der Erstellung |
| Arbeitsbeginn | Datum an welchem die Vorfertigungslosbearbeitung anfängt |
| Arbeitsende | Datum an welchem die Vorfertigungslosbearbeitung enden soll |
| Aktivität | Derzeitiger Arbeitsschritt in diesem Auftrag |
| Arbeit fertig | Checkbox, falls die Arbeit fertig ist |
| Arbeitszeit | Benötigte Arbeitszeit |
| Auftragsname | Name des zugehörigen Auftrags |
| Ausgechecked | Checkbox, falls Vorfertigungslos ausgecheckt ist |
| Bearbeitet | Checkbox, falls Vorfertigungslos bearbeitet wurde |
| Bearbeitet durch | Letzter Bearbeiter |
| Bearbeitungsdatum | Letztes Bearbeitungsdatum |
| Erzeugt durch | Ersteller des Vorfertigungslos |
| Export Flag | Gibt an welche Daten für den Export frei gegeben sind |
| Hat Biegedaten | Checkbox, falls Vorfertigungslos Biegedaten besitzt |
| Import Flag | Gibt an welche Daten für den Import frei gegeben sind |
| Korrigierte Biegedaten einbeziehen | Checkbox, falls korrigierte Biegedaten mit einbezogen werden sollen |
| Leitwegsinformation OK | Checkbox, falls die Leitwegsinformationen in Ordnung sind |
| Fertigungslos-Typ | Art des Vorfertigungsloses |
| Neu berechnen | Checkbox, falls Vorfertigungslos neu berechnet werden soll |
| Neue Biegestammdaten | Checkbox, falls es neue Biegestammdaten gibt |
| Projekt | Zugehöriges Projekt |
| Schweißungsdokumentation | Informationen bezüglich der Schweißung |
| Status | Status des Vorfertigungsloses |
| Testschweißnähte anfertigen | Checkbox, falls Testschweißnähte angefertigt werden sollen |
| Zuschnittsoptimierung | Optimierungsplan für den Zuschnitt der Bauteile |
2.3.1 Detaildaten
Genau wie bei den Fertigungsaufträgen gibt dieser Bereich weitere Informationen zu den Vorfertigungsaufträgen.

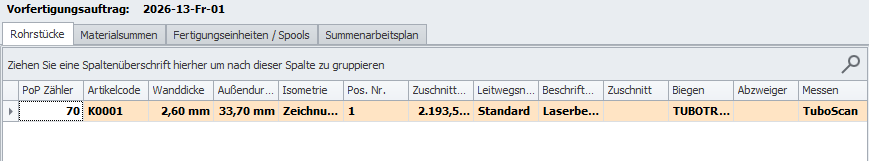

Bei Rohrstücken werden die einzelnen Rohrteilen des Auftrags angezeigt.
Rohrstücke
| Name | Beschreibung |
|---|---|
| PoP Zähler | Gibt an wie viele Rohre für ein gewisses Rohrstück im Vorfertigungslos vorhanden sind |
| Artikelcode | Artikelcode der Rohrstücke im Vorfertigungslos |
| Wanddicke | Wanddicke des Rohrstücks |
| Wanddicke 2 | Wanddicke des Rohrstücks |
| Außendurchmesser | Außendurchmesser der Rohrstücke |
| Außendurchmesser 2 | Außendurchmesser der Rohrstücke |
| Isometrie | Zugehörige Isometrie |
| Zuschnittslänge | Zuschnittslänge des Rohrstückes |
| Leitwegsname | Name des verwendeten Leitwegs |
| Beschriftung | Beschriftungsart/Beschriftungsmaschine für das Rohrstück |
| Zuschnitt | Zuschnittsart/Zuschnittsmaschine für das Rohrstück |
| Biegen | Biegeart/ Biegemaschine für das Rohrstück |
| Abzweiger | Abzweigeart/Abzweigemaschine für das Rohrstück |
| Messen | Messart/Messmaschine für das Rohrstück |
| Ablängmaß 1 | Ablängmaß für das Rohrstück |
| Ablängmaß 2 | Ablängmaß für das Rohrstück |
| Abschnitt | Abschnittart für das Rohrstück |
| Assigned length 1 | Zugewiesene Länge für das Rohrstück |
| Assigned length 2 | Zugewiesene Länge für das Rohrstück |
| Aushalsverlängerung 1 | Aushalsverlängerung für das Rohrstück |
| Aushalsverlängerung 2 | Aushalsverlängerung für das Rohrstück |
| Ausschnitt | Ausschnittsart für das Rohrstück |
| Auto–Flansch | Checkbox, falls automatisch geflanscht werden soll |
| Barcode 1 | Zugewiesener Barcode für das Rohrstück |
| Barcode 2 | Zugewiesener Barcode für das Rohrstück |
| Barcode string 1 | Eindeutige Kennzeichnung hinter Barcode |
| Barcode string 2 | Eindeutige Kennzeichnung hinter Barcode |
| Berechnungsstatus | Gibt Informationen zu dem Berechnungsstatus |
| Beschreibung | Weitere Informationen zu dem Rohrstück |
| Bestellmenge | Bestellmenge des Rohrstücks |
| Biegemessung fertig | Checkbox, falls Biegemessung fertig ist |
| Biegen | Informationen zu dem Biegen des Rohrstücks |
| Biegen fertig | Checkbox, falls Biegen fertig ist |
| Fasenwinkel 1 | Fasenwinkel für das Rohrstück |
| Fasenwinkel 2 | Fasenwinkel für das Rohrstück |
| Fertigungseinheit-Name | Name der zugehörigen Fertigungseinheit |
| Flanschschweißwinkel | Flanschweißwinkel des Rohrstücks |
| Gehrungsverdrehung | Gehrungsverdrehung des Rohrstücks |
| Gehrungswinkel 1 | Gehrungswinkel des Rohrstücks |
| Gehrungswinkel 2 | Gehrungswinkel des Rohrstücks |
| Hat Abzweig | Checkbox, falls Rohrstück Abzweiger hat |
| ID Nummer Ideallänge | Identifikationsnummer der Ideallänge |
| Ist Abzweig | Checkbox, falls es sich um einen Abzweiger handelt |
| Katalog Zugabelänge 1 | Zugabelänge des Rohrstücks aus dem Katalog |
| Katalog Zugabelänge 2 | Zugabelänge des Rohrstücks aus dem Katalog |
| Katalogname | Name des zugehörigen Katalogs |
| Leitweg Beschreibung | Beschreibung des zugehörigen Leitwegs |
| Manuelle Zugabelänge 1 | Manuell eingetragene Zugabelänge |
| Manuelle Zugabelänge 2 | Manuell eingetragene Zugabelänge |
| Nennweite | Nennweite des Rohrstücks |
| Nennweite 2 | Nennweite des Rohrstücks |
| Nicht beflanschen | Checkbox, falls Rohrstück nicht beflanscht werden soll |
| Norm | Norm für das Rohrstück |
| PoP Name | Name des Rohrstücks |
| PoP Zähler Datum | Datum an welchem die PoP zuletzt gezählt wurden |
| Position Nummer | Nummer, nach welcher die Rohrstücke abgearbeitet werden |
| Rohr Beschreibung | Weitere Beschreibungen für Rohrstücke |
| Rohr-Ideallänge | Ideale Länge für das Rohrstück |
| Serien-Nummer | Seriennummer des Rohrstücks |
| Voller Name | Vollständiger Name des Rohrstücks |
| Werkstoff | Werkstoff aus welchem das Rohrstück hergestellt ist |
| Workshop cut length 1 | Länge des zugeschnittenen Rohrabschnitts |
| Workshop cut length 2 | Länge des zugeschnittenen Rohrabschnitts |
| Zuschnitt fertig | Checkbox, falls Zuschnitt abgeschlossen ist |
| Zuschnittstyp | Art des Zuschnittes für das Rohrstück |
Die Material Summenliste fasst alle verwendeten Materialen für den ausgewählten Auftrag zusammen.
Materialsummen
| Name | Beschreibung |
|---|---|
| Artikelcode | Artikelcode des Materials |
| Beschreibung | Beschreibung des Materials |
| Außendurchmesser | Außendurchmesser des Materials |
| Wanddicke | Wanddicke des des Materials |
| Menge | Menge des vorhandenen des Materials |
| Bestellmenge | Bestellte Menge des Materials |
| Gesamtmenge | Insgesamte Menge des Materials |
| Gewicht | Gewicht des Materials |
| Ist Arbeit | Checkbox, falls Bearbeitung des Materials schon in Arbeit ist |
| Ist Material | Checkbox, falls es sich um ein Material handelt |
| Ist Sohn | Checkbox, falls es sich um eine Sohnverknüpfung handelt |
| Katalogname | Name des zugehörigen Katalogs |
| Mengeneinheit | Einheit für das Material |
| Sohn Menge | Anzahl der Sohn-Verknüpfung |
Der nächste Bereich zeigt die Fertigungseinheiten und Spools des Auftrags an.
Fertigungseinheiten/Spools
| Name | Beschreibung |
|---|---|
| Voller Name | Voller Name für die Fertigungseinheit |
| Versionsnummer | Anzahl der Revision/Versionsnummer der Fertigungseinheit |
| Fertigungseinheit-Name | Name der Fertigungseinheit |
| Bestellmenge | Bestellte Menge der Fertigungseinheit |
| Beschreibung | Beschreibung der Fertigungseinheit |
| Inch*Meter | Maße in Inch*Meter |
| Hauptdurchmesser | Hauptdurchmesser der Fertigungseinheit |
| Hauptwanddicke | Hauptwanddicke der Fertigungseinheit |
| Aktivität | Derzeitiger Arbeitsschritt des Fertigungauftrags |
| Änderungsindex | Letzte Änderungen |
| Anstrich-Code | Code der Beschichtung der Fertigungseinheit |
| Anstrichtyp | Art des Anstrichs |
| Anzahl von Spools | Gesamtanzahl der Spools in der Fertigungseinheit |
| Arbeitszeitsumme | Gesamt notwendige Arbeitszeit |
| Armaturenklasse | Klassifizierung der Armaturen |
| Ausgecheckt | Checkbox, falls Fertigungseinheit ausgecheckt ist |
| Bearbeitet | Checkbox, falls Fertigungseinheit schon bearbeitet wurde |
| Bemerkungstext | Weitere Anmerkungen |
| Berechnung OK | Checkbox, falls die Berechnung in Ordnung war |
| Dichtungsklasse | Maximale Dichtungsstufe der Fertigungseinheit |
| Druckprüfplan | Beigelegter Druckprüfplan |
| Einbauort | Ort, an welchem Fertigungseinheit eingebaut ist |
| Erzeugt durch | Ersteller der Fertigungseinheit |
| Erzeugungsdatum | Datum der Erstellung |
| Farbe | Farbe des Fertigungauftrags |
| Fertigungseinheit-Type | Art der Fertigungseinheit |
| Fertigungseinheit-Type (I) | Art der Fertigungseinheit |
| Gewicht | Gesamtgewicht der Fertigungseinheit |
| Gültig | Checkbox, falls Fertigungseinheit gültig ist |
| Leitwegsbeschreibung | Beschreibung des zugehörigen Leitwegs |
| Letiwegsname | Name des zugehörigen Leitwegs |
| Letzte Bearbeitung durch | Letzter Bearbeiter |
| Name | Name des Auftrags |
| Neu berechnen | Checkbox, falls Fertigungseinheit neu berechnet werden soll |
| Neue Biegestammdaten | Checkbox, falls es sich um neue Biegestammdaten handelt |
| Oberflächenbehandlung | Art der verwendeten Oberflächenbehandlung |
| Oberflächenplan | Beigefügter Oberflächenplan |
| Passivierungsmittel | Verwendete Passivierungsmittel |
| Passivierungsplan | Beigefügter Passivierungsplan |
| Prüfdruck | Druck mit welchem Fertigungseinheit geprüft wurde |
| QS Prüfung | Prüfung der Qualitätssicherung |
| Rohrklasse | Rohrklasse der Fertigungseinheit |
| Röntgenplan | Beigefügter Röntgentplan |
| Selektierte Bestellmenge | Gesamtzahl der bestellten Fertigungseinheiten |
| Spoolname | Name des Spools |
| Systemname | Name des zugehörigen Systems |
| Workflow-Status | Status der Arbeitsschritte |
| Zurück von Scopelink | Checkbox, falls es sich um einen rückschlüssigen Auftrag aus Scopelink handelt |

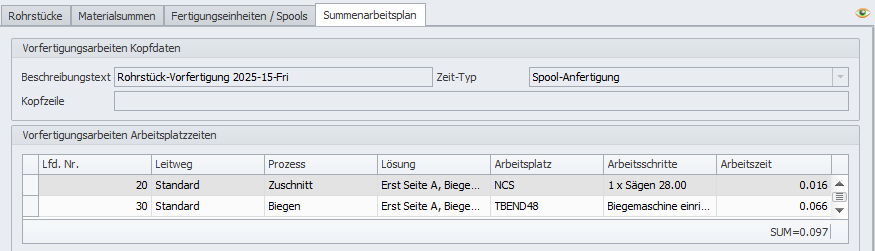

Der Summenarbeitsplan zeigt die Zusammenfassung der Arbeit des Auftrags an.
Summenarbeitsplan
| Name | Beschreibung |
|---|---|
| Beschreibungstext | Beschreibung/Name des Vorfertigungsloses |
| Zeit-Typ | Checkbox, falls es sich um einen Summenarbeitsplan des Zeit-Typen handelt |
| Kopfzeile | Ausgabe der obersten Zeile |
| Lfd. Nummer | Fortlaufende Nummer, welche für das Vorfertigungslos verwendet wird |
| Leitweg | Verwendeter Leitweg |
| Prozess | Verwendeter Prozess |
| Lösung | Ablauf der Prozesse |
| Arbeitsplatz | Arbeitsplatz, an welchem das Vorfertigungslos bearbeitet wird |
| Abreitsschritte | Genaue Arbeitsschritte, welche durchlaufen werden |
| Arbeitszeit | Benötigte Arbeitszeit für das Vorfertigungslos |
| Aktivität | Derzeitiger Arbeitsschritt |
| Anwendungstyp | Einsatzbereich des Vorfertigungslos |
| Bestellmenge | Gesamt bestellte Menge der Vorfertigungslose |
| Ergebnis-Ziel | Erwartetes Ergebnis |
| Extratext | Weitere Informationen |
| Kostenstelle | Ort des Zahlungsträgers |
| Leitungsart | Art der Überleitung |
| Menge | Menge der Bearbeitungen |
| Positions-Flag | Besondere Kennzeichnungen im Vorfertigungslos |
| Rüstzeit | Benötigte Rüstzeit |
| Sortierungs-Flag | Reihenfolge der Bearbeitung |
2.4 Korrekturmeldungen

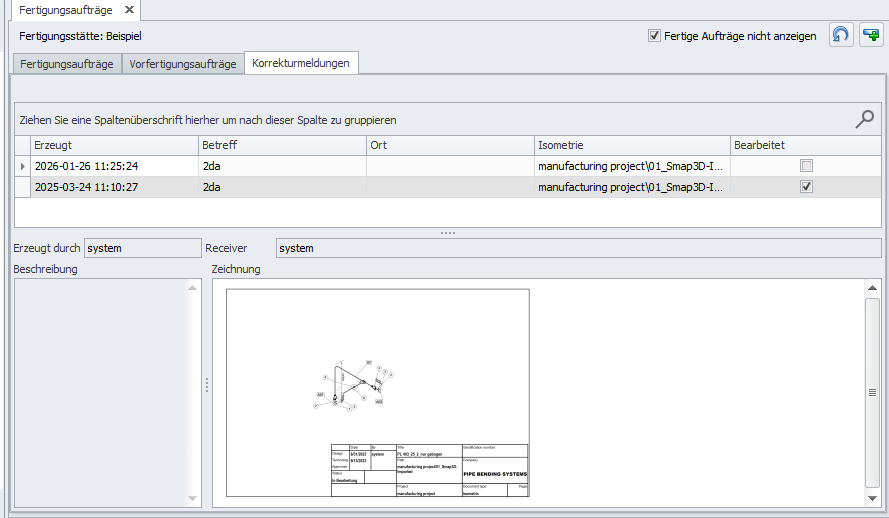

Korrekturmeldungen zeigen diverse Korrekturen, welche bei Aufträgen entstehen, falls Fehler detektiert wurden.
Korrekturmeldungen
| Name | Beschreibung |
|---|---|
| Erzeugt | Ersteller der Korrekturmeldung |
| Betreff | Kurzbeschreibung der Korrekturmeldung |
| Ort | Ort an welchem Korrekturmeldung erstellt wurde |
| Isometrie | Isometrie zu welcher Korrekturmeldung gehört |
| Beschreibung | Beschreibung der Korrekturmeldung |
| Bearbeitet | Checkbox, falls Korrekturmeldung bearbeitet wurde |
| Empfänger | Empfänger der Korrekturmeldung |
| Erzeugt durch | Name des Erstellers |
| Unten | |
| Erzeugt durch | Name des Erstellers |
| Receiver | Empfänger der Korrekturmeldung |
| Beschreibung | Beschreibung der Korrekturmeldung |
| Zeichnung | Beigefügte Zeichnung |
3 Piloten
Die PIPEFAB „Piloten“ sind Programme, die auf einem Computer am Arbeitsplatz in der Fertigung zu installieren sind. Sie sind jeweils dem Arbeitsplatz fest zugeordnet. Die Auswahl des Arbeitsplatzes in der Top-Sektion des Programms ist nur für System-Administratoren sichtbar.
Unterschiedliche Piloten benötigen unterschiedliche Berechtigungen und unterschiedliche Lizenzen.
3.1 Zuschnitts- Pilot
3.2 Beschriftungs- Pilot
3.3 Biegedaten- Pilot
3.4 Biege- und Zuschnittspilot
3.5 Biegemessungs- Pilot
3.6 Abzweiger- Pilot
3.7 Abläng- und Entgrat- Pilot
3.8 Endenbearbeitungs- Pilot
3.9 Kommissionierungs- Pilot
3.10 Montage- Pilot
3.11 RoboFix®- Pilot
Um an RoboFix® – Piloten zu arbeiten werden die Berechtigungen für:
- Fertigungsstätten
- Fertigungsstätten-Konfiguration
- Maschinen-Viewer
- Projektzugang zur Rohrübersicht
- RoboFix®- Pilot
- Technologie – RoboFix®
benötigt.
Durch den RoboFix®-Pilot können Isometrien oder Fertigungseinheiten geöffnet, und deren Parameter and einen angeschlossenen RoboFix übergeben werden. Der RoboFix kann dann in Position gebracht werden um mit der Biegung der Rohre anzufangen.
Im Voraus muss also die RoboFix® Maschine hinterlegt werden.
