Fertigungsstätten

1 Allgemeines

PIPEFAB kann pro Isometrie und Fertigungseinheit seine Ergebnisse für unterschiedliche Fertigungsstätten erzeugen. Eine Fertigungsstätte beschreibt den Umfang an Maschinen und Betriebsmitteln, die für die Herstellung eine Fertigungseinheit erforderlich sind. Im Allgemeinen sind diese Betriebsmittel auch räumlich in einer Rohrwerkstatt zusammengefasst.

Die Konfigurationen der fertigungsspezifischen Ergebnisberechnung erfolgt immer fertigungsstätten abhängig. Das heißt, die Maschinen und Einrichtungen, sowie Regeln, Werkstoffgruppen und Arbeitskataloge werden pro Fertigungsstätte separat konfiguriert.

In der Standard-Lizensierung unterstützt PIPEFAB die Ergebniserzeugung für eine Fertigungsstätte. Durch Ergänzungslizenzen können dem weitere Fertigungsstätten hinzugefügt werden.

Einstellungen der ausgewählten Fertigungsstätte, können durch das Kontextmenü aufgerufen werden.

Hier können diese dann bearbeitet werden.

Kontext-Menü

Name	Beschreibung
Kopfdaten bearbeiten	Hauptdaten der Fertigungsstätte bearbeiten
Fertigungsstätte löschen	Fertigungsstätte und alle zugehörigen Daten löschen
Fertigungsstäteneigenschaften	Eigenschaften/Einstellungen der Fertigungsstätte bearbeiten
Zugriffsliste bearbeiten	Zugriff zu der Fertigungsstätte bearbeiten

2 Menü Punkte

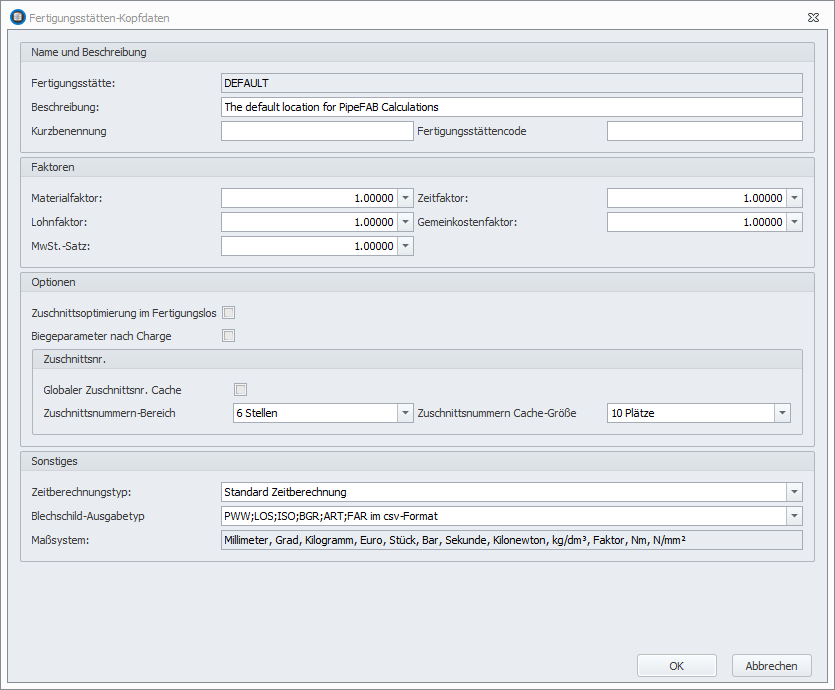

2.1 Kopfdaten

Kopfdaten

Name und Beschreibung

Name	Beschreibung
Fertigungsstätte	Name der Fertigungsstätte
Beschreibung	Vollständige Beschreibung
Kurzbenennung	Abkürzung für die Fertigungsstätte
Fertigungsstättencode	Code der Fertigungsstätte

Faktoren

Name	Beschreibung
Materialfaktor	Materialeinfluss in die Kosten
Zeitfaktor	Zeiteinfluss in die Kosten
Lohnfaktor	Lohneinfluss in die Kosten
Gemeinkostenfaktor	Gemeinkosteneinfluss in die Kosten
MwSt.-Satz	Mehrwertsteuereinfluss in die Kosten

Optionen

Name	Beschreibung
Zuschnittsoptimierung im Fertigungslos	Checkbox, falls die Zuschnittsoptimierung in Fertigungslosen vollzogen werden soll
Biegeparameter nach Charge	Checkbox, falls die Biegeparameter nach der Charge angezeigt werden sollen
Zuschnittsnr.
Gloabler Zuschnittsnr. Cache	Checkbox, falls es eine globale Zuschnittsnummer für den Cache gibt
Zuschnittsnummern-Bereich	Gibt den Bereich für die Zuschnittsnummern an
Zuschnittsnummern Cache-Größe	Gibt den Bereich für die Cache-Größe der Zuschnittsnummern an

Sonstiges

Name	Beschreibung
Zeitberechnungstyp	Art der Zeitberechnung
Blechschild-Ausgabetyp	Art der Blechschild Ausgabe
Maßsystem	Angabe, an welche Maße sich in der Fertigungsstätte gehalten wird

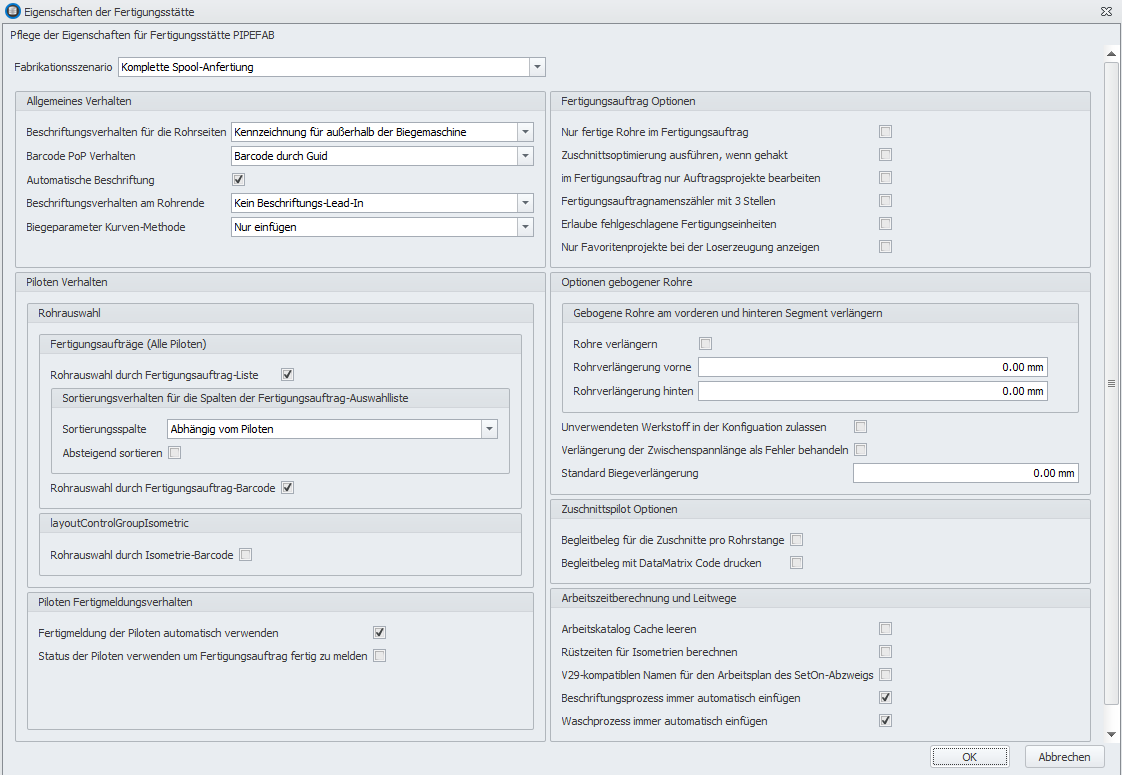

2.2 Fertigungsstätteneinrichtung

Fertigungsstätteneinrichtung

Fabrikationsszenario

Name	Beschreibung
Fabrikationsszenario	Art des Fabrikationsszenarios der Fertigungsstätte

Allgemeines Verhalten

Name	Beschreibung
Beschriftungsverhalten für die Rohrseiten	Gibt die Art der Beschriftung an Rohrseiten an
Barcode PoP Verhalten	Verhaltensweise des Barcodes, Aufnehmweise
Automatischen Beschriftung	Checkbox, automatische Beschriftung aktivieren
Beschriftungsverhalten am Rohrende	Gibt die Art der Beschriftung am Rohrende an
Biegeparameter Kurven-Methode	Art der Biegeparameter bei Kurven

Fertigungslos Optionen

Name	Beschreibung
Nur fertige Rohre ins Fertigungslos	Checkbox, falls nur fertige Rohre in Fertigungslose übernommen werden
Zuschnittsoptimierung ausführen, wenn gehakt	Checkbox, falls Zuschnittsoptimierungen durchgeführt werden sollen
Im Fertigungslos nur Auftragsprojekte bearbeiten	Checkbox, falls im Fertgiungslos nur Auftragsprojekte bearbeitet werden sollen
Fertigungslosnamenzähler mit 3 Stellen	Checkbox, falls Fertigungslosnamen nur 3 Stellen haben sollen
Erlaube fehlgeschlagene Fertigungseinheiten	Checkbox, falls fehlgeschlagene Fertigungseinheiten zugelassen werden sollen
Nur Favoritenprojekte bei der Loserzeugung anzeigen	Checkbox, falls nur Favoritenprojekte bei der Loserzeugung angezeigt werden sollen

Piloten Verhalten

Name	Beschreibung
Rohrauswahl durch Fertigungsauftrag-Liste	Checkbox, falls die Rohrauswahl durch die Fertigungsauftrag-Liste stattfinden soll
Sortierungsspalte	Einstellung für die Art der Sortierung
Absteigend sortieren	Checkbox, falls die Spalten absteigend sortiert werden sollen
Rohrauswahl durch Fertigungsauftrag-Barcode	Checkbox, falls Rohre durch Fertigungsaufträge aus einem gescannten Barcode ausgewählt werden sollen
Rohrauswahl durch Isometrie-Barcode	Checkbox, falls Rohre durch Isometrien aus einem gescannten Barcode ausgewählt werden sollen
Piloten Fertigmeldungsverhalten
Fertigmeldung der Piloten verwenden	Checkbox, falls die Fertigmeldung eines Piloten als valider Endpunkt akzeptiert wird oder nicht
Status der Piloten verwenden um Fertigungsauftrag fertig zu melden	Checkbox, falls der derzeitige Status des Piloten genutzt werden kann, um zu zeigen ob ein Fertigungsauftrag vollendet ist oder nicht

Optionen gebogener Rohre

Name	Beschreibung
Rohre verlängern	Checkbox, falls Rohre verlängert werden sollen
Rohrverlängerung vorne	Verlängerung in Millimeter vorne
Rohrverlängerung hinten	Verlängerung in Millimeter hinten
Unverwendeten Werkstoff in der Konfiguration zulassen	Checkbox, falls unverwendeter Werkstoff bei der Konfiguration zugelassen werden soll
Verlängerung der Zwischenspannlänge als Fehler behandeln	Checkbox, falls Verlängerung der Zwischenspannlänge als Fehler behandelt werden soll
Standard Biegeverlängerung	Angabe der Standard Biegeverlängerung in Millimeter

Zuschnittspilot Optionen

Name	Beschreibung
Begleitbelege für die Zuschnitte pro Rohrstange	Checkbox, falls Begleitbelege für die Zuschnitte pro Rohrstange angelegt werden sollen
Begleitbeleg mit DataMatrix Code drucken	Checkbox, falls Begleitbeleg mit DataMatrix Code gedruckt werden sollen

Arbeitszeitberechnung und Leitwege

Name	Beschreibung
Arbeitskatalog Cache leeren	Checkbox, falls der Arbeitskatalog Cache geleert werden soll
Rüstzeiten für Isometrien berechnen	Checkbox, falls die Rüstzeiten für die Isometrie berechnet werden sollen
V29-kompatiblen Namen für den Arbeitsplan des SetOn-Abzweigs	Checkbox, falls die Namen von Fertigungsaufträgen
Beschriftungsprozess immer automatisch einfügen	Checkbox, falls der Beschriftungsprozess immer automatisch eingefügt werden soll
Waschprozess immer automatisch einfügen	Checkbox, falls der Waschprozess immer automatisch eingefügt werden soll

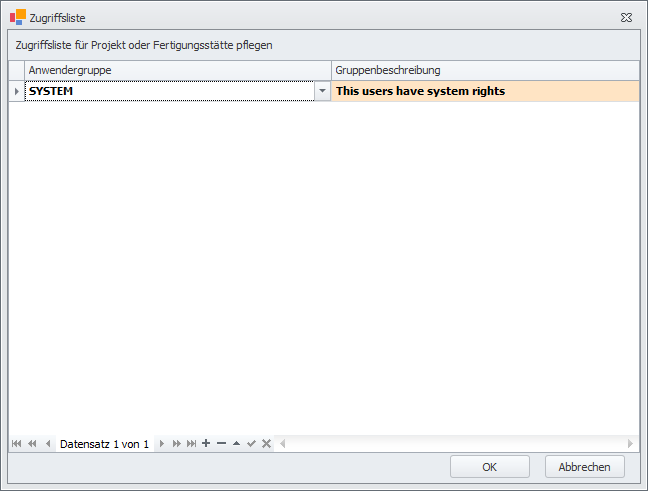

2.3 Zugriffsliste bearbeiten

Hier kann geprüft werden, welcher Anwender Zugriff auf die Werkstatt hat. Des Weiteren können auch die Berechtigungen von Nutzer erteilt und verwehrt werden.

3 Weitere Informationen

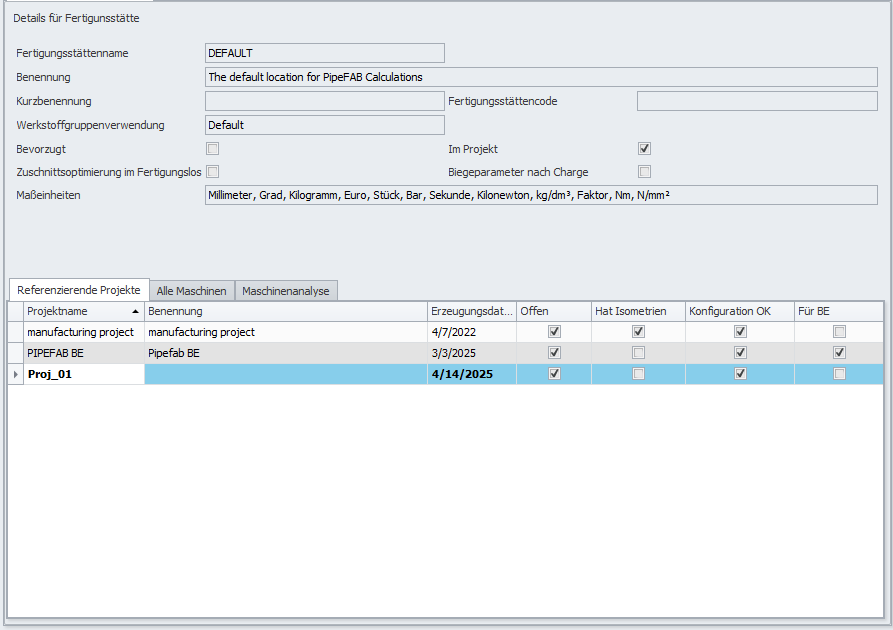

Wird auf die Fertigungsstätte selbst navigiert, so werden zusätzlich zu den Kopfdaten, Information bezüglich aller referenzierenden Projekte,

Spaltenauswahl

Name	Beschreibung
Projektname	Name des Projektes
Benennung	Weitere Bezeichnung des Projektes
Erzeugungsdatum	Datum der Erstellung
Offen	Checkbox, falls das Projekt offen(bearbeitbar) ist
Hat Isometrien	Checkbox, falls das Projekt Isometrien beinhält
Konfiguration OK	Checkbox, falls das Projekt konfigurierbar ist
Für BE	Checkbox, falls das Projekt für PIPEFAB BE zugänglich ist

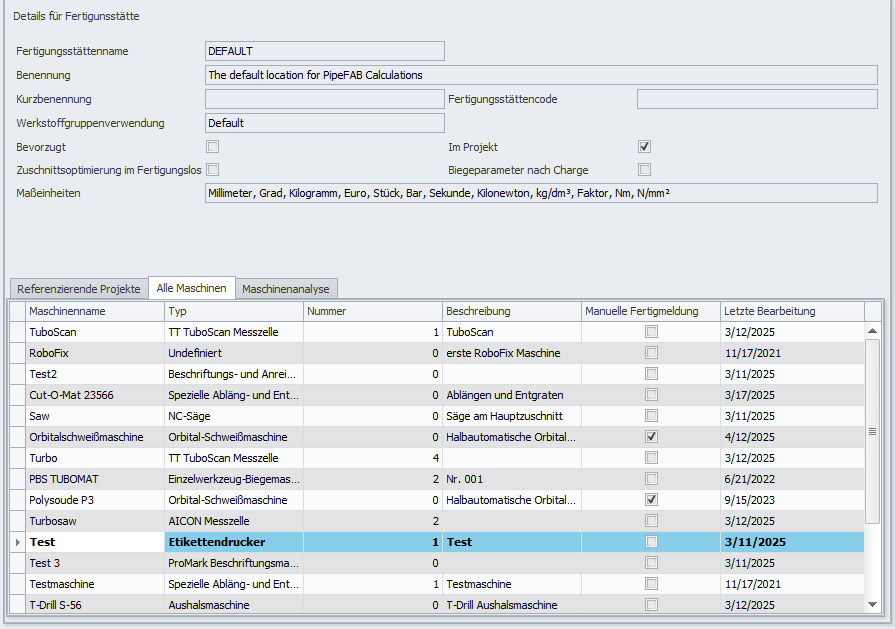

aller vorhandenen Maschinen,

Spaltenauswahl

Name	Beschreibung
Maschinenname	Name der Maschine
Typ	Art der Maschine
Nummer	Maschinennummer in deren Bereich
Beschreibung	Beschreibung der Maschine
Manuelle Fertigmeldung	Checknox, falls die Fertgimeldung manuell erfolgt
Letzte Bearbeitung	Datum der letzten Bearbeitung
Arbeitsplatz	Arbeitsplatz der Maschine
Präferenz-Datei	Angegebene Präferenz-Datei der Maschine

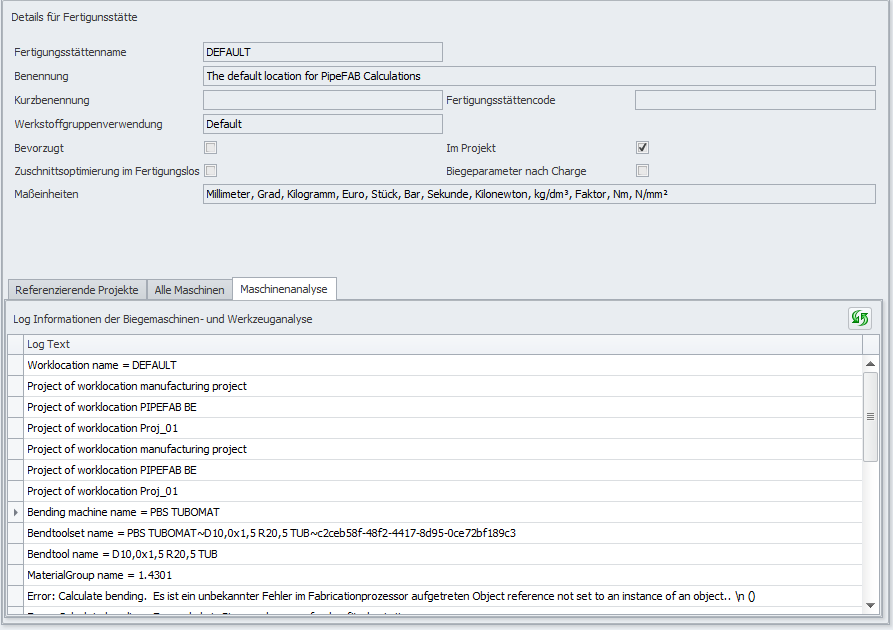

und der Analyse der Maschinen dargestellt.

Spaltenauswahl

Name	Beschreibung
Log Text	Gibt Informationen zu den Biegemaschinen und Werkzeugen
