Beschriftungskonfiguration

1 Allgemein

In der Beschriftungskonfiguration, können Markierungstexte hinzugefügt werden. Diese gelten im weiteren Verlauf bei Maschinen als Layouts für den Gebrauch.

Spaltenauswahl

Name	Beschreibung
Name	Name der Beschriftung
Beschreibung	Beschreibung der Beschriftung
Anwendung	Für was wird diese Beschriftung verwendet
Schriftart	Schriftart der Beschriftung
Format String	Art des Formatierungsstrings
Variablen-Liste	Über welche Variablen verfügt diese Beschriftung
Mehrzeilig	Checkbox, falls diese Beschriftung mehrzeilig ist

2 Layouts

2.1 Markierungstexte

Was sind Markierungstexte?

Markierungstext hinzufügen

Name	Beschreibung
Name	Name des Beschriftungslayouts. Dieser Name kann vom Anwender frei vergeben werden, muss aber eindeutig in dieser Liste sein.
Beschreibung	Klartextbeschreibung des Beschriftungslayouts als Dokumentation für den Anwender. Der Text ist vom Anwender frei definierbar.
Anwendung	Diese Auswahl beschreibt die Anwendung des Layouts aus einer Menge von möglichen vordefinierten Möglichkeiten.
Schriftart	Name eines Fonts. Sofern die anwendende Maschine unterschiedliche Fonts unterstützt, wird dieser Font verwendet. Ansonsten wird er lediglich für interne Zwecke verwendet und sollte mit dem Wert „Arial“ belegt werden.
Format-Anweisung	Formatanweisung für die Ausgabe der Beschriftung mit den Nummern aus der Variablenliste als Platzhalter
Variablenliste	Liste der Variablen aus einer Menge von vorgegebenen Namen
In der Variablenliste
Lfd. Nr.	Laufende Nummer der Variablen, die auch im Platzhalter des Format-Strings verwendet wird
Quelle	Quell-Objekt für die Variable
Variablenname	Name der Variablen aus dem PIPEFAB-System

2.2 Variablen des Format-Strings

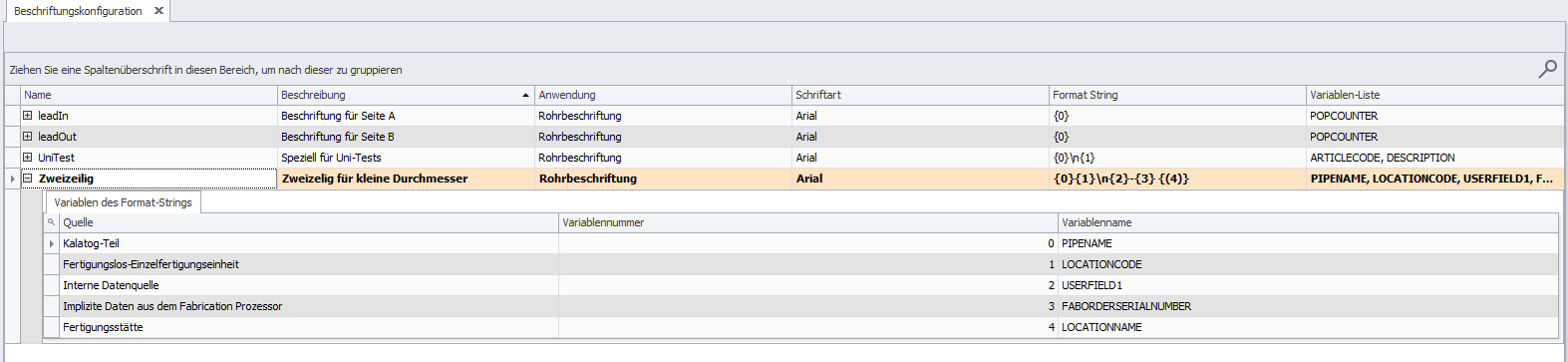

Unter den einzelnen Markierungstexte, können auch die Variablen des Format-Strings eingesehen werden.

(Was sind Variablen des Format-Strings?)

Spaltenauswahl

Name	Beschreibung
Quelle	Quelle/Urpsrung der Variable
Variablennummer	Nummer der Variable in der vorhandenen Liste
Variablenname	Name der Variable
