Kataloge

1 Allgemein

In dem Bereich der Kataloge können Sie Artikel für die Nutzung und Erstellung von Isometrien oder ähnlichem in PIPEFAB anlegen. Für jeden Artikel wird ein Werkstoff benötigt. Ein einzelner Werkstoff kann auch mehreren Artikeln hinzugefügt werden. Diese Artikel sind dann in gesammelten Katalogen hinterlegt, welche dann auch Fertigungsstätten hinzugefügt werden können. Somit verfügt eine Fertigungsstätte dann über alle Artikel, welche in dem Katalog vorhanden sind.

Spaltenauswahl

Name	Beschreibung
Katalogname	Name des Katalogs
Beschreibung	Beschreibung des Katalogs
Versionstext	Nummer des Versionstexts/ Anzahl Revisionen
Hat Einträge	Checkbox für die Frage nach vorhandenen Einträgen
Nur lesen	Checkbox, ob der Katalog nur gelesen und nicht bearbeitet werden darf
In Projekten	Checkbox, ob Katalog in Projekten eingebunden ist oder nicht
Bearbeitet durch	Letzter Bearbeiter
Bearbeitungsdatum	Letztes Datum der Bearbeitung
Fimeninitialien	Initialien der zugehörigen Firma
Ist sichtbar	Checkbox, Frage nach Sichtbarkeit
Katalog-Quelle	Quelle/Ursprung des Katalogs
Katalog-Status	Status des Katalogs
Referenzname	Alternativer Name des Katalogs
Standard Language	Sprache des Katalogs
Versionsnummer	Nummer der aktuellen Version/ Anzahl Revisionen

In dem Bereich der Kataloge, können alle derzeit vorhandenen Katalog eingesehen werden.

2 Katalog erzeugen

In dem Kontext-Menü der Kataloge besteht ebenfalls die Option, die Caches eines Katalogs zu löschen oder den Katalog zu updaten.

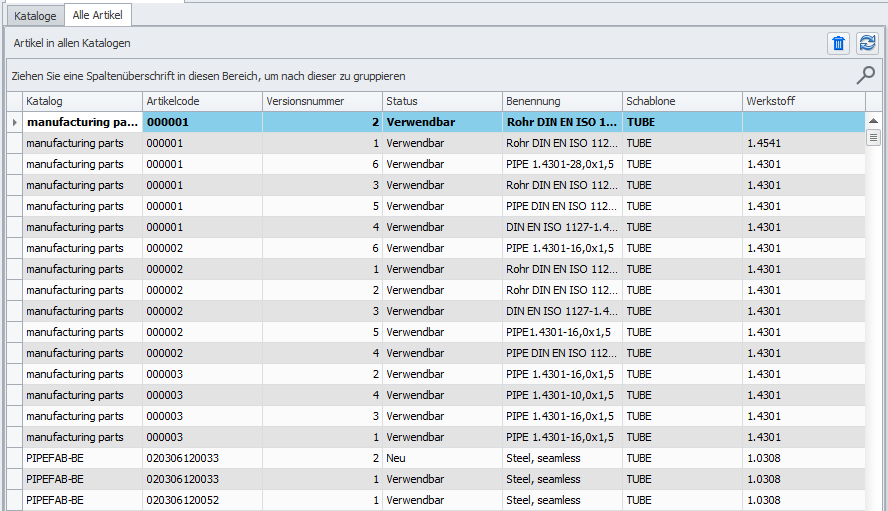

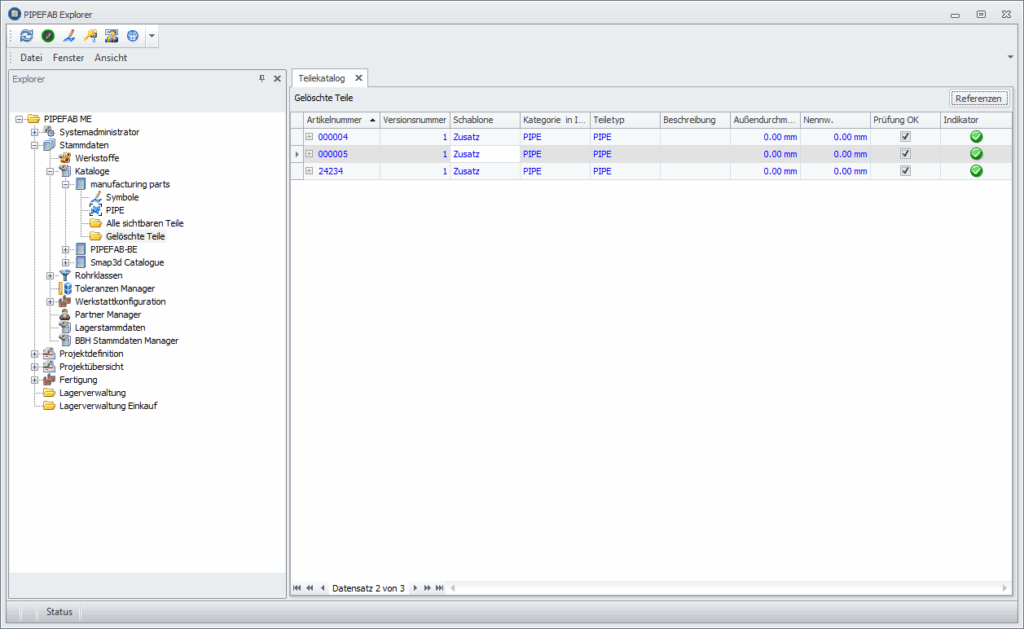

3 Alle Artikel

Hier werden alle Artikel, welche sich in Ihrer PIPEFAB Datenbank befinden, angezeigt.

Spaltenauswahl

Name	Beschreibung
Katalog	Zugehöriger Katalog
Artikelcode	Code des Artikels
Versionsnummer	Nummer der Version/Anzahl Revisionen
Status	Aktueller Status des Artikels
Benennung	Name des Artikels
Schablone	Zugehörige Schablone/Vorlage
Werkstoff	Ausgewählter Werkstoff
Nicht platzierbar	Checkbox, Frage nach Platzierung des Arikels
Versionstext	Nummer des Versionstexts/Anzahl Revisionen

4 Katalogdaten

Wie bei dem Überbereich der Kataloge, haben die einzelnen Kataloge ebenfalls ein Kontext-Menü, welches sich mit einem Rechtsklick auf den gewünschten Katalog öffnen lässt. Hier haben Sie die Auswahl aus verschiedenen Aktionen bezüglich der Kataloge.

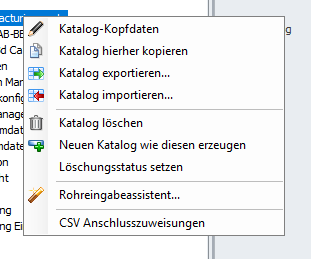

Kontext-Menü

Name	Beschreibung
Katalog-Kopfdaten	Kopfdaten des Katalogs anzeigen/bearbeiten.
Katalog hierher kopieren	Einen Katalog auf einen anderen kopieren und die Teile mit der höchsten Version werden gespeichert.
Katalog exportieren	Katalog wird in eine Datei exportiert.
Katalog importieren	Kataloge, welche als Datei gespeichert sind, können importiert werden.
Katalog löschen	Katalog, nach Bestätigung, endgültig löschen.
Neuen Katalog wie diesen erzeugen	Katalog duplizieren (Name muss trotzdem geändert werden, da doppelte in der Datenbank nicht gespeichert werden können).
Löschungsstatus setzen	Hiermit kann geregelt werden, ob ein Katalog gelöscht werden darf oder nicht.
Rohreingabeassistent	Assistent zum Eingeben neuer Rohre.
CSV Anschlusszuweisungen	Pflege der Anschlusspunkt-Zuweisungen bei dem CSV-Import.

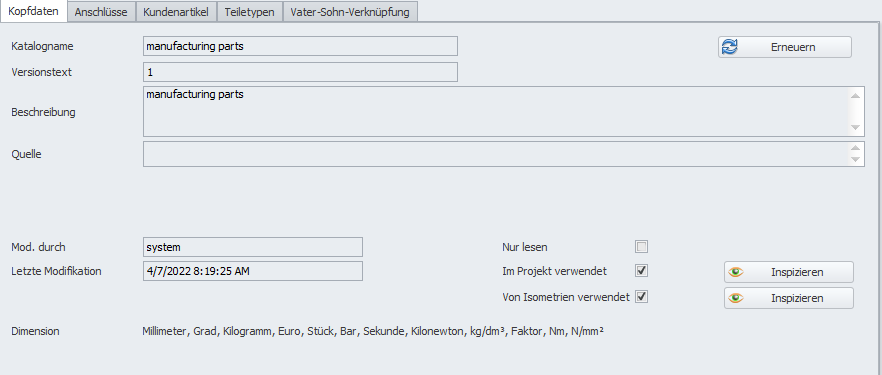

4.1 Kopfdaten

Die Katalog-Kopfdaten zeigen allgemeine Informationen zu dem ausgewählten Katalog an.

Kopfdaten

Name	Beschreibung
Katalogname	Name des Kataloges
Versionstext	Nummer des Versionstexts/Anzahl Revisionen
Beschreibung	Beschreibung des Katalogs
Quelle	Quelle des Katalogs
Modifiziert durch	Zuletzt bearbeitet von Nutzer
Nur lesen	Checkbox, falls Katalog nicht bearbeitet werden soll
Bearbeitungsdatum	Letztes Bearbeitungsdatum
Im Projekt verwendet	Checkbox, falls Katalog in Projekten verwendet wird
Dimension	Einheit der Dimension
Von Isometrien verwendet	Checkbox, falls Katalog von Isometrien verwendet wird

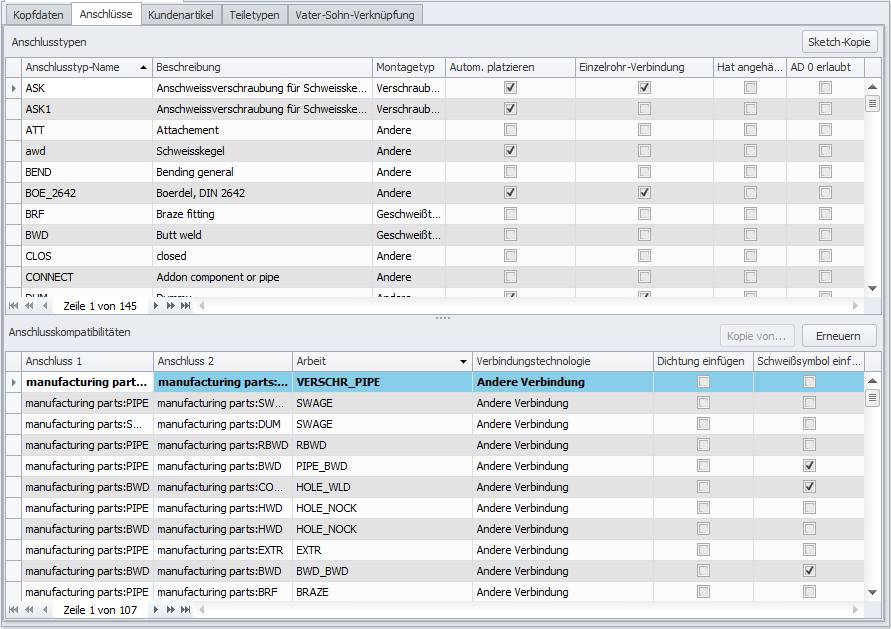

4.2 Anschlüsse

Anschlüsse sind verschiedene Anschlüsse, welche essentiell bei der Verbindung von Teilen in der Rohrverarbeitung sind. Ein Beispiel dafür wäre der „BWD“ oder „Butt weld“ Anschluss. Im deutschen heißt dieser Stumpfnaht und wird verwendet um zwei individuelle Teile, z.B. Rohre, mit einander von Ende zu Ende zu verbinden.

Anschlüsse

Anschlusstypen

Name	Beschreibung
Anschlusstyp-Name	Name des Anschlusstyps
Beschreibung	Beschreibung des Anschlusstyps
Montagetyp	Art der Montage
Autom. platzieren	Checkbox, falls Anschluss automatisch platziert werden soll
Einzelrohr-Verbindung	Checkbox, falls Einzelrohr-Verbindung existiert
Hat angehängte Dokumente	Checkbox, falls Dokumente angehängt sind
Außendurchmesser 0 erlaubt	Checkbox, falls Außendurchmesser 0 erlaubt sein soll oder nicht
Gegenschluss mitdrehen	Checkbox, falls der Gegenschluss mit gedreht werden soll

Anschlusskompabilitäten

Name	Beschreibung
Anschluss 1	Name des ersten Anschlusses
Anschluss 2	Name des zweiten Anschlusses
Arbeit	Wie wird die Arbeit verrichtet
Verbindungstechnologie	Art der Verbindung
Dichtung einfügen	Checkbox, falls die Dichtung eingefügt werden soll
Schweißsymbol einfügen	Checkbox, falls Schweißsymbole eingefügt werden sollen

4.3 Kundenartikel

In dem Bereich der Kundenartikel sind Artikel der Kunden können Artikel diversen Kunden hinzugefügt werden, um unter anderem, einen besseren Überblick zu erhalten.

Kundenartikel

Name	Beschreibung
Partner	Name des Partners
Artikelnummer	Nummer des Artikels
Kundenartikel	Identifikation des Kundenartikels
Katalog	Zugehöriger Katalog

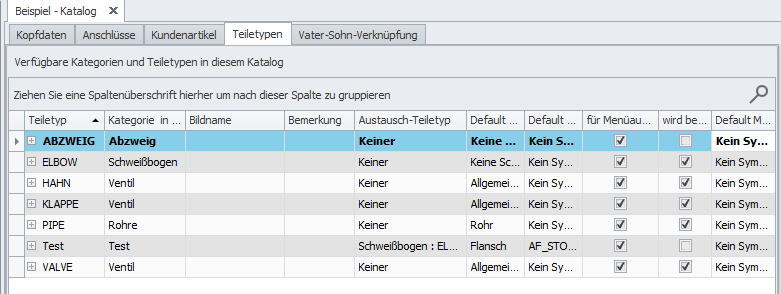

4.4 Teiletypen

In den Katalogen können verschiedene Teile hinterlegt werden, welche dann für Isometrien eingebaut werden können. Diese Teile sind manuell hinzufüg- und anpassbar in der Sektion der Teiletypen.

Teiletypen

Name	Beschreibung
Teiletyp	Name des Teiletypen
Kategorie in Isoinput	Name der Kategorie in Isoinput
Bildname	Name des Bildes
Bemerkung	Anmerkungen zu dem Teiletyp
Austausch-Teiletyp	Name des Austausch-Teiletyps
Default Schablone	Standard Schablone
Default Isometrie-Symbol	Standard Isometrien Symbol
für Menüauswahl	Checkbox, falls dieser Teiletyp in der Menüauswahl verwendet werden kann
wird benutzt	Checkbox, falls Teiletyp in Benutzung ist
Default Model Id	Standard Model ID

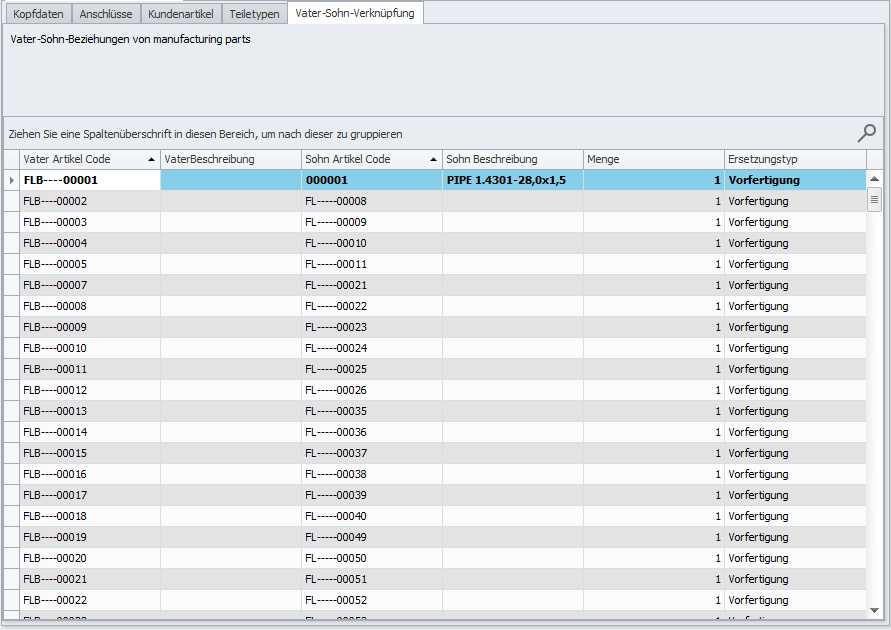

4.5 Vater-Sohn -Verküpfung

Vater-Sohn-Verknüpfungen beschreiben die hierarchische Beziehung zwischen Bauteilen oder Datensätzen in einem Fertigungssystem

Vater-Sohn- Verknüpfung

Name	Beschreibung
Vater Artikel Code	Artikel Code des Vaters
VaterBeschreibung	Beschreibung des Vaters
Sohn Artikel Code	Artikel Code des Sohnes
Sohn Beschreibung	Beschreibung des Sohnes
Menge	Menge der Beziehung
Ersetzungstyp	Gibt an in welchem Bereich die Verknüpfung eingesetzt wird
Katalogname	Name des zugehörigen Katalogs
Sohn-Katalog	Katalog aus welchem Sohn kommt

5 Teile

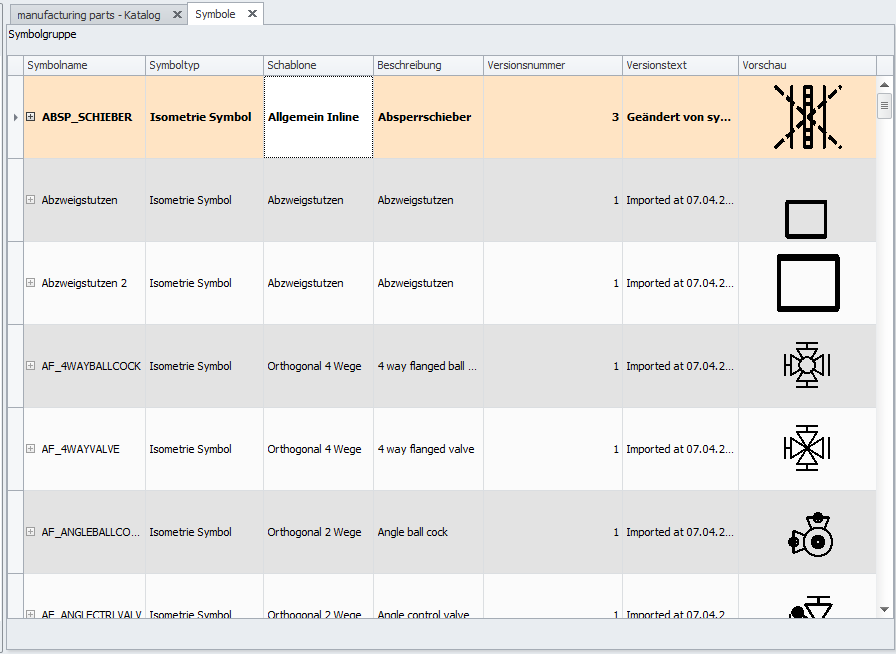

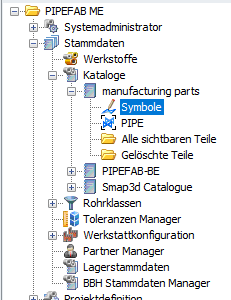

5.1 Symbole

Spaltenauswahl

Name	Beschreibung
Symbolname	Name des Symbols
Symboltyp	Typ des Symbols
Schablone	Genutzte Schablone
Beschreibung	Beschreibung des Symbols
Versionsnummer	Nummer der Version/Anzahl der Revisionen
Versionstext	Nummer des Versionstext/Anzahl der Revisionen
Vorschau	Vorschaubild des Symbols

Wichtig zu beachten, dass für das Editieren und Hinzufügen von Symbolen, der PIPEFAB- Symbol Editor benötigt wird.

Mit einem Rechtsklick auf den Reiter im Explorer links, besteht die Möglichkeit, die Symbole zu bereinigen. Dies sorgt dafür, dass Probleme bei Symbolen entfernt werden, wie fehlerhaft eingetragene Daten, welche dazu führen, dass die Symbole nicht verwendet werden können.

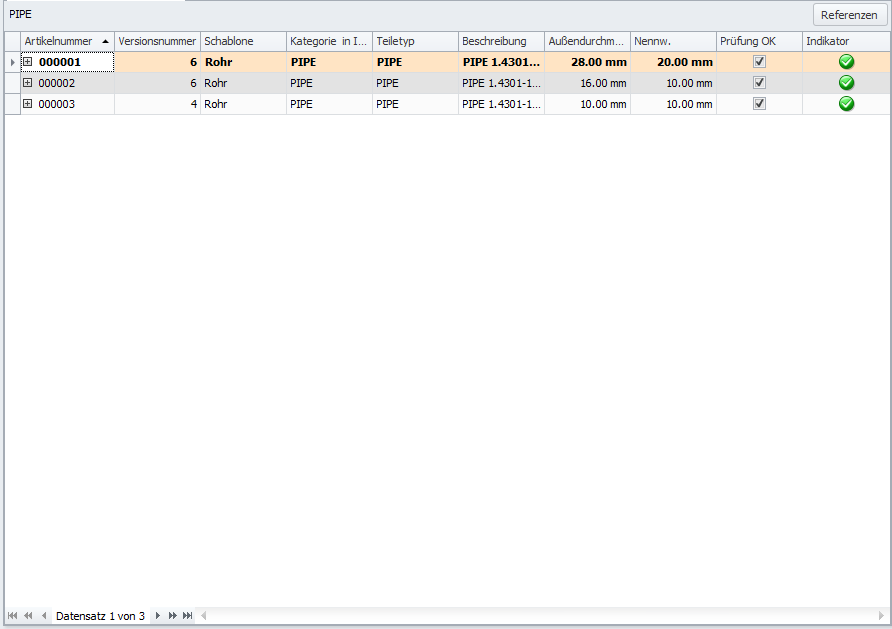

5.2 Beispiel eines Artikels anhand von Rohren

Spaltenauswahl

Name	Beschreibung
Artikelnummer	Nummer des Artikels
Versionsnummer	Nummer der Versions/Anzahl Revisionen
Schablone	Art der Schablone
Kategorie in Isoinput	Art der Kategorie in Isoinput
Teiletyp	Art des Teiletyps
Beschreibung	Beschreibung des Artikels
Außendurchmesser	Genauer Außendurchmesser
Nennw.	Genaue Nennweite
Prüfung OK	Checkbox, durchgeführte Prüfung
Indikator	Gibt an, ob mit dem Artikel alles in Ordnung ist oder nicht
Anschluss 1	Art der Anschlüsse
Anschluss 2	Art der Anschlüsse
Anschluss 3	Art der Anschlüsse
Arbeitsplan	Art des Arbeitsplans
Arbeitsplan 2	Art des Arbeitsplans
Arbeitsplan für Komponente	Art des Arbeitsplans für die Komponente
Außendurchmesser 1	Genauer Außenduchmesser
Außendurchmesser 2	Genauer Außenduchmesser
Außendurchmesser 3	Genauer Außenduchmesser
Disposition	Disposition Plan für den Artikel
Erlaubt Bogenschnitt	Checkbox, falls Bogenschnitt erlaubt ist
Erstellungsdatum	Datum der Erstellung
Erzeugt durch	Name des Erstellers
Gewicht	Gesamtgewicht des Artikels
Gewichtseinheit	Art der Gewicht Berechnung
Hauptbaulänge	Hauptbaulänge des Artikels
im Projekt verwendet	Checkbox, falls Artikel in einem Projekt verwendet wird
Is Additional Connected	Checkbox, falls dieser Artikel an andere angebunden ist
Is Assignment	Checkbox, falls es sich um einen Arbeitsauftrag handelt
Ist Arbeit	Checkbox, falls es sich um einen Artikel aus einer existierenden Arbeit handelt
Ist Dichtung	Checkbox, falls Dichtung vorhanden ist
Ist Ecke	Checkbox, falls Ecke vorhanden ist
Ist exzentrisch	Checkbox, falls Artikel exzentrisch ist
Ist für Abzweig	Checkbox, falls Abzweig vorhanden ist
Ist gelöscht	Checkbox, falls Artikel gelöscht ist
Ist gerade	Checkbox, falls Artikel gerade ist
Ist Material	Checkbox, falls Artikel Material ist
Ist Rohr	Checkbox, falls Artikel Rohr ist
Ist Schrägabzweig	Checkbox, falls Artikel Schrägabzweig ist
Ist Skizzierteil	Checkbox, falls Artikel Skizzierteil ist
Ist TEE	Checkbox, falls Artikel T-Stück ist
Kurzbschreibung	Kurzbeschreibung des Artikels
Max. Bogenwinkel	Maximale Bogenwinkel des Artikels
Mod.-Datum	Datum der letzten Bearbeitung
Mod.-Name	Name des letzten Bearbeiters
MRP-Code	MRP-Code
Nenndruck	Genauer Nenndruck Wert
Nennwert 1	Genauer Nennwert
Nennwert 2	Genauer Nennwert
Nennwert 3	Genauer Nennwert
Nicht platzierbar	Checkbox, falls Artikel nicht platzierbar ist
Norm	Genaue Norm des Artikels
Parametrische Abmessungen unterstützt	Checkbox, falls Parametrische Abmessungen unterstützt werden
Preis	Preis des Artikels
Quelle	Ursprung/Quelle des Artikels
Schablonenname	Name der Schablone
Symbol Name	Name des Symbols
Verfügbarkeit	Checkbox, falls Artikel verfügbar
Versionstext	Nummer des Versionstexts/ Anzahl der Revisionen
Wanddicke	Genauer Wert der Wanddicke
Wanddicke 1	Genauer Wert der Wanddicke
Wanddicke 2	Genauer Wert der Wanddicke
Wanddicke 3	Genauer Wert der Wanddicke
Werkstoff	Genutzter Werkstoff
wie Flansch	Checkbox, falls es sich um einen Flansch handelt
Zertifizierung	Zeile für potentielle Zertifizierung (falls vorhanden)

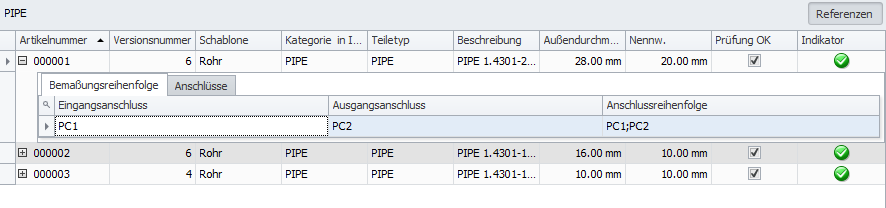

Die Artikel lassen sich ebenfalls weiter ausklappen, um die Bemaßungsreihenfolge zu betrachten. Die Bemaßungsreihenfolge gibt die Reihenfolge an, in welchem die Anschlüsse des Artikels bemaßt werden.

Bemaßungsreihenfolge

Name	Beschreibung
Eingangsanschluss	Name des Einganganschlusses
Ausgangsanschluss	Name des Ausganganschlusses
Anschlussreihenfolge	Reihenfolge der Anschlusse
lfd. Nr.	Nummer der Bemaßung in diesem Bereich

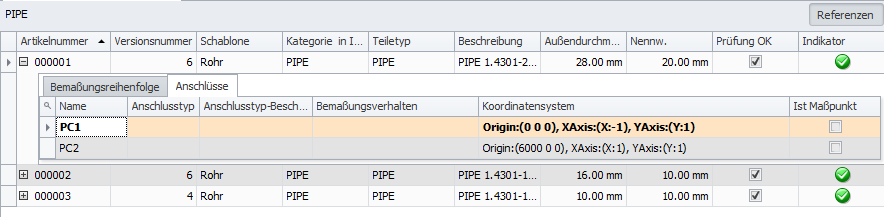

Hier sind ebenfalls die Anschlüsse zu betrachten. Diese geben an um welche Art von Anschluss es sich bei den einzelnen Komponenten handelt, sowie andere Parameter, welche essentiell sind.

Anschlüsse

Name	Beschreibung
Name	Name des Anschlusses
Anschlusstyp	Art des Anschlusses
Anschlusstyp-Beschreibung	Beschreibung des Anschlusses
Bemaßungsverhalten	Verhalten bei der Bemaßung, was passiert wenn Werte eingetragen werden
Koordinatensystem	Gibt die Position des Anschlusses im Koordinatensystem an
Ist Maßpunkt	Checkbox, falls es sich bei dem Anschluss um einen Maßpunkt handelt

5.2.1 Referenzen

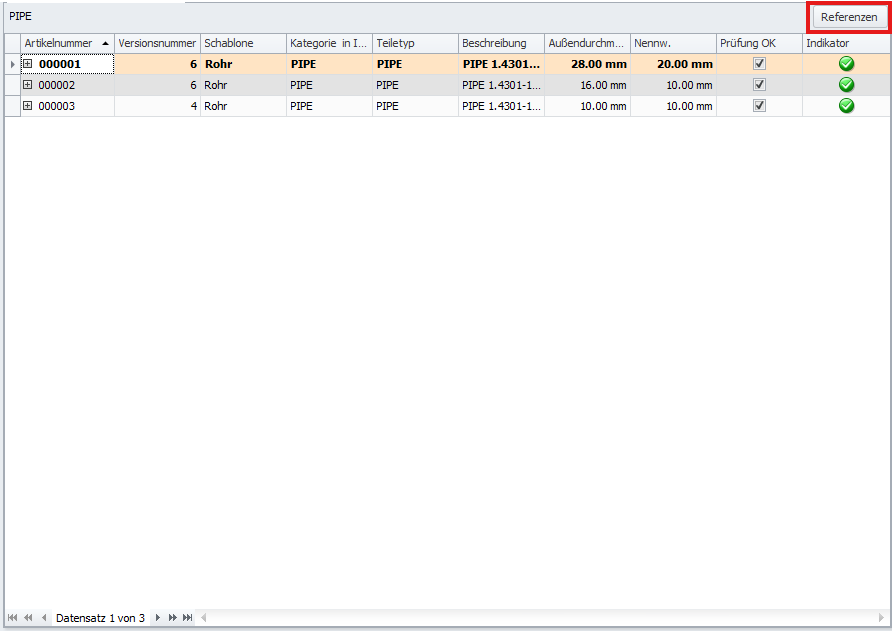

Um diesen Bereich zu öffnen, muss in den Katalogen, rechts oben der Button Referenzen angeklickt werden. Bei den Referenzen wird angezeigt wo einzelne Teile verwendet werden. Hier kann demnach betrachtet werden in welchen Isometrien, Projekt-Katalogen oder Fertigungsaufträgen diese verwendet werden. Außerdem können an die Artikel gekoppelte Dokumente angesehen werden.

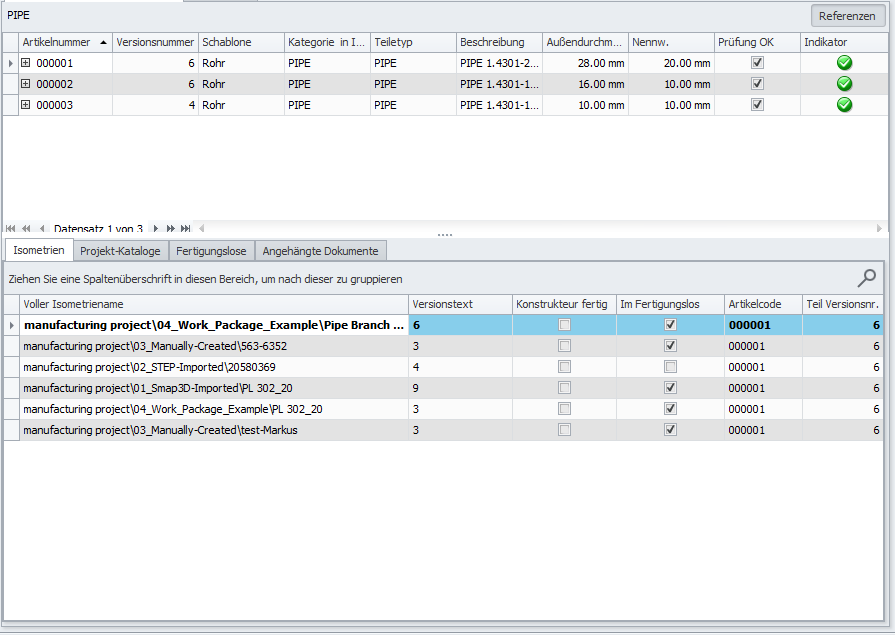

Woraufhin sich der Bereich unten öffnet.

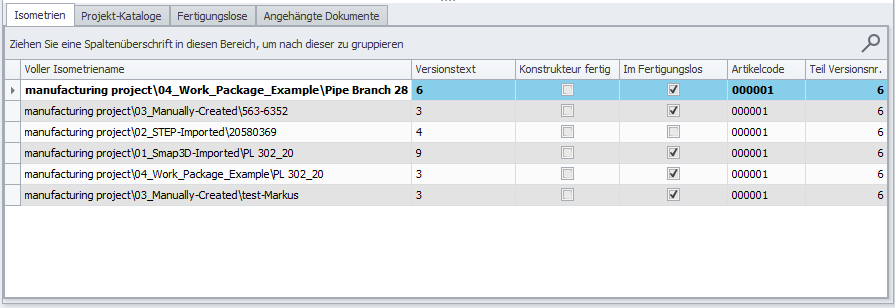

5.2.1.1 Isometrien

Isometrien

Name	Beschreibung
Voller Isometriename	Voller Name der Isometrie, welcher der Artikel beigefügt ist
Versionstext	Nummer des Versionstext/Anzahl der Revisionen
Konstrukteur fertig	Checkbox, falls Konstrukteur fertig ist
Im Fertigungslos	Checkbox, falls sich Isometrie in einem Fertigungslos befindet
Artikelcode	Beigefügter Artikel
Teil Versionsnr.	Versionsnummer des Artikels
Beschreibung	Beschreibung der Isometrie
End-Position	End-Position des Artikels in der Isometrie
Isometriename	Abgekürzter Name der Isometrie
Projekt	Projekt welchem die Isometrie angehört
Start-Position	Start-Position des Artikels in der Isometrie
Versionsnummer	Versionsnummer der Isometrie

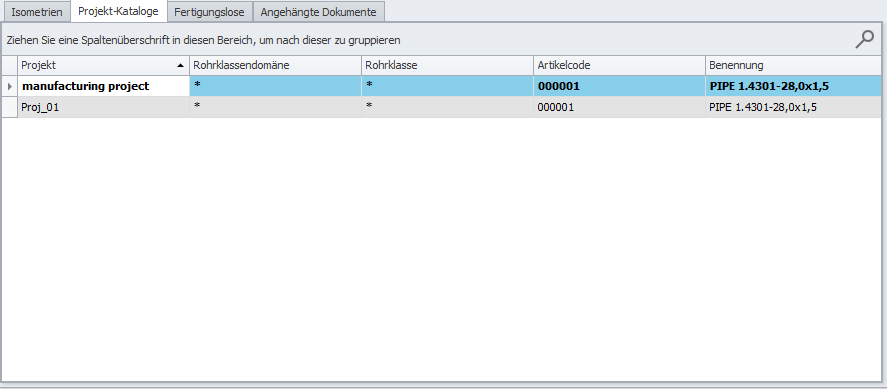

5.2.1.2 Projekt-Kataloge

Projekt-Kataloge

Name	Beschreibung
Projekt	Name des Projektes
Rohrklassendomäne	Name der Rohrklassendomäne
Rohrklasse	Name der Rohrklasse
Artikelcode	Ausgewählter Artikel
Benennung	Benennung des Artikels
Gruppentyp	Gruppe welcher der Katalog angehört
MRP-Code	Zugehöriger MRP-Code
Nenndruck	Genauer Nenndruck
Nennwert 1	Genauer Nennwert
Nennwert 2	Genauer Nennwert
Norm	Genaue Norm
Teilekategorie	Kategorie des Artikels
Teiletyp	Zugehöriger Teiletyp des Artikels
Versionstext	Nummer des Versionstexts/Anzahl Revisionen
Werkstoff	Werkstoff des Artikels
Zertifizierung	Zertifizierung des Artikels, falls diese vorhanden ist

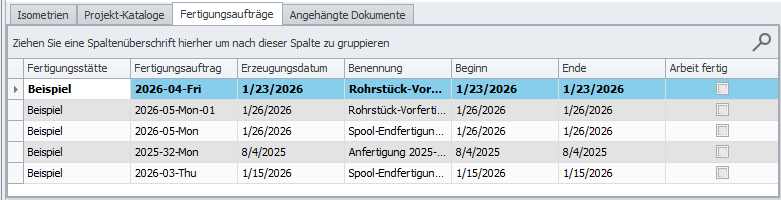

5.2.1.3 Fertigungsaufträge

Fertigungsaufträge

Name	Beschreibung
Fertigungsstätte	Zugehörige Fertigungsstätte
Fertigungslos	Name des Fertigungslos
Erzeugungsdatum	Datum der Erstellung
Benennung	Genaue Bezeichnung des Fertigungslos
Beginn	Beginn der Bearbeitung
Ende	Ende der Bearbeitung
Arbeit fertig	Checkbox, falls Arbeit abgeschlossen ist

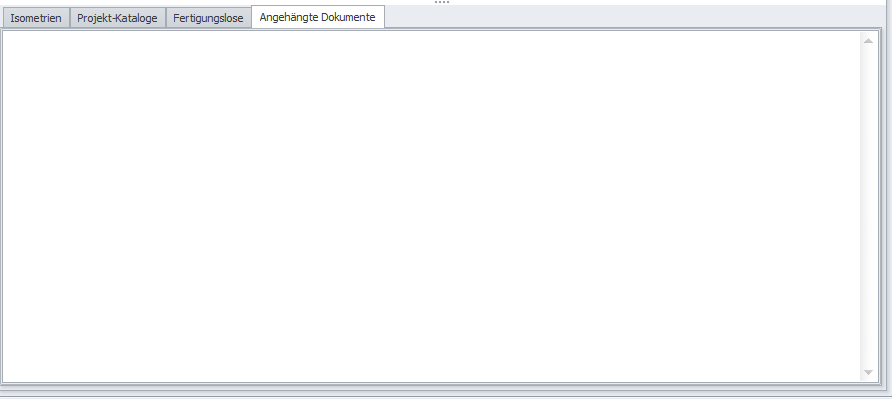

5.2.1.4 Angehängte Dokumente

Falls vorhanden, werden hier die vorhandenen Dokumente in den einzelnen Artikeln angezeigt.

5.2.2 Weitere Funktionen

Kontext-Menü

Name	Beschreibung
Neues Katalogteil	Neuen Katalogteil anlegen.
Bereinigen	Ungebrauchte Versionen der Katalogteile löschen.
Neu berechnen	Anhand des Templates, die Prüfung aller neuen Teile durchführen.
Rohreingabeassistent…	Assistenten für die Eingabe neuer Rohre starten.

5.2.3 Neuen Artikel erstellen

Kontext-Menü

Name	Beschreibung
Bearbeiten	Artikel bearbeiten
Neu	Neuen Artikel erstellen
Löschen	Artikel löschen
Selektierte Löschen	Ausgewählte Artikel löschen
Schablone für selektierte ändern	Schablone für ausgewählte Artikel löschen
Verfügbarkeit einstellen	Verfügbarkeit der Artikel ändern
Projektkataloge mit selektierten aktualisieren	Die Projekte, welchen die Artikel vorhanden sind aktualisieren (notwendig falls ein Artikel bearbeitet wurde, damit die Änderungen auch in dem Projekt vorgenommen werden)
Nach Rohrklasse überführen	Artikel in weitere/neue Rohrklasse leiten
Symbol für selektierte ändern	Symbole für ausgewählte Artikel ändern
Zellinhalt kopieren	Kopiert den Inhalt einer einzelnen Zeile
Kopieren	Artikel kopieren
Einfügen	Artikel einfügen (auch Katalogübergreifend möglich)
Rohreingabeassistent…	Öffnet den Rohreingabeassistenten
Biegewerkzeuge	Biegewerkzeuge für Maschine einstellen
Referenzen erneuern	Aktualisiert die vorhandenen Referenzen

Für den Fall, dass Sie ein Teil gelöscht haben sollten, wird dieses vorerst in dem Bereich „Gelöschte Teile“ zwischen gelagert.

Hier kann dieser dann durch einen Rechtsklick und „Löschen“, endgültig gelöscht werden.
